T650p - Einrichtung Ihrer Kassenanbindung

Geändert am Di, 6 Jan um 3:24 NACHMITTAGS

In diesem Tutorial begleiten wir Sie dabei, Ihr Kartenlesegerät Verifone Trinity T650p für Ihr Kassensystem einzurichten.

Das Kartenlesegerät verfügt über die Kassenprotokolle ZVT und OPI.

Hauptmenü

Hier sehen Sie Ihr Hauptdisplay.

Bitte drücken Sie die Taste mit den drei waagerechten Streifen, um in das Hauptmenü zu gelangen.

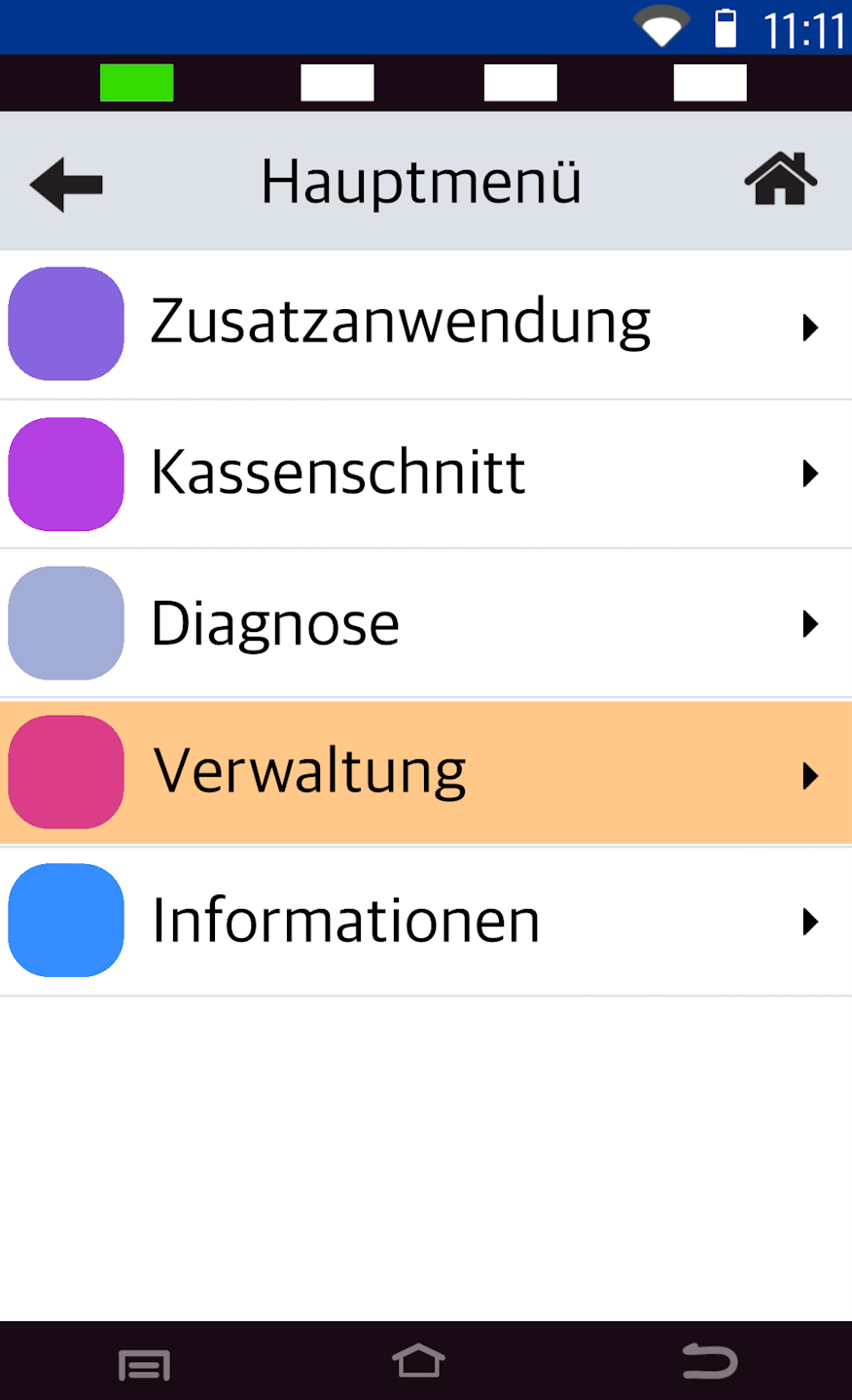

Verwaltung

Wählen Sie bitte Verwaltung aus.

Service

Wählen Sie hier bitte den Menüpunkt Service aus.

Passworteingabe

Bitte geben Sie das 6-stellige Technikerpasswort ein und bestätigen Sie es mit der grünen OK-Taste im Display.

Sollte Ihnen das Technikerpasswort nicht bekannt sein, dann kontaktieren Sie uns bitte. Wir teilen Ihnen gerne das Passwort mit.

support@unzer.com

Technische Servicehotline: 0800 – 333 0305

Kassenschnittstelle

Bitte wählen Sie den Menüpunkt Kassenschnittstelle aus.

Im nächsten Schritt können Sie das Kassenprotokoll auswählen, das von Ihrem Kassensystem genutzt wird.

Zur Auswahl stehen ZVT oder OPI.

Falls Sie ein Kassensystem von Tillhub nutzen, so wählen Sie bitte OPI aus.

Sie kennen das Kassenprotokoll nicht? Dann kontaktieren Sie bitte Ihren Kassenanbieter.

ZVT

Ihr Kassensystem arbeitet über ZVT? Dann wählen Sie bitte ZVT aus.

Schnittstelle starten

Sie werden nun gefragt, ob Sie das Kassenprotokoll ZVT aktivieren möchten. Bitte bestätigen Sie die Frage mit JA.

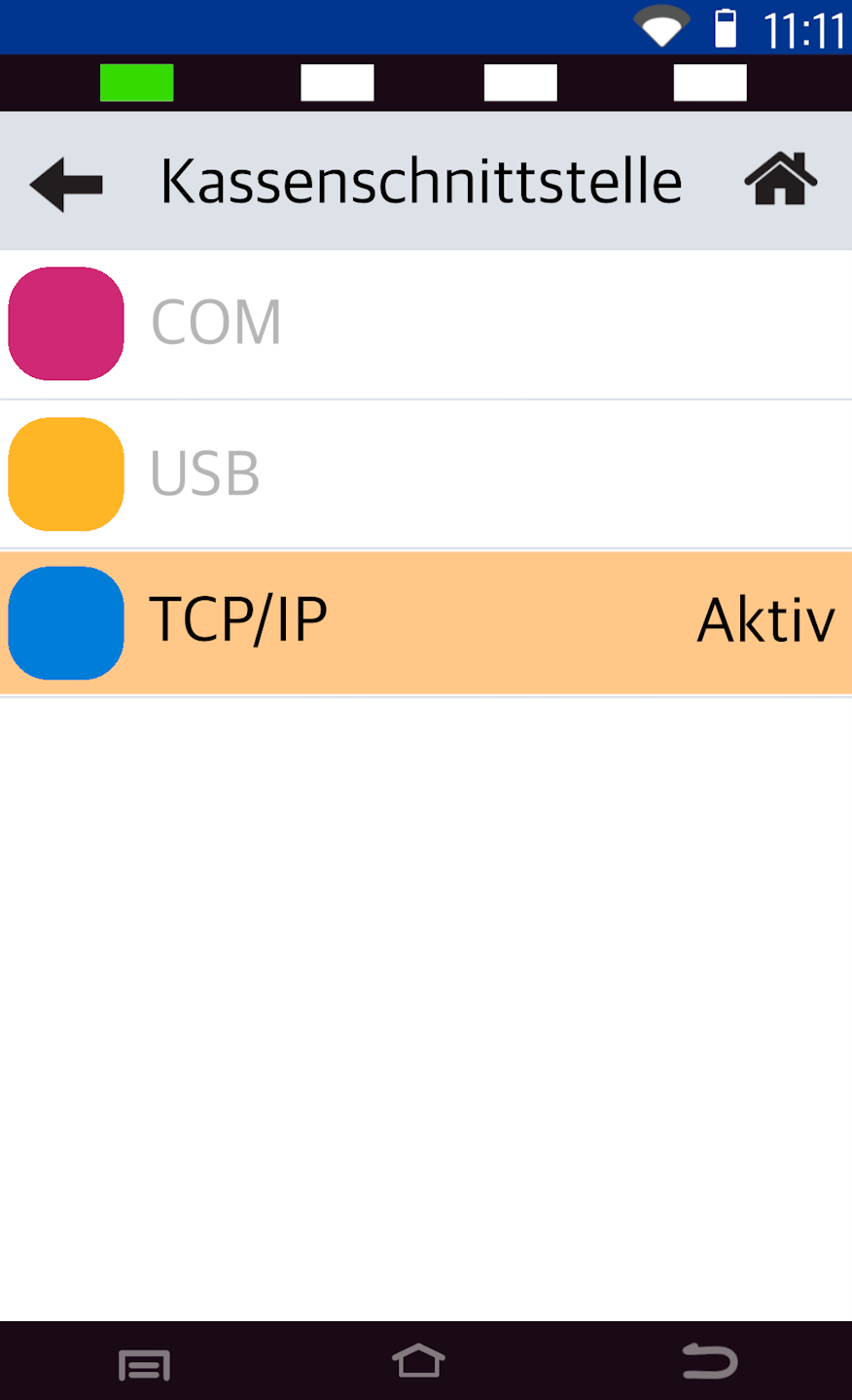

Kassenprotokoll

Bitte wählen Sie hier TCP/IP aus.

Portnummer

In diesem Abschnitt muss die Portnummer (4-5 stellige Nummer) für die Kassenanbindung hinterlegt werden.

Die Standard-Verifone-Portnummer lautet: 22000. Die Portnummer kann auch nach Belieben geändert werden.

Sie kennen die Portnummer nicht? Fragen Sie bitte bei Ihrem Kassenanbieter nach.

Abschluss

Um in das Hauptdisplay zurückzugelangen, drücken Sie bitte oben rechts das Haussymbol.

Ihr Kartenlesegerät ist nun für die Nutzung einer Kassenanbindung über ZVT eingerichtet.

Die Betragsübergabe sollte nun stattfinden.

Eventuell muss an Ihrem Kassensystem eine Anmeldung an das Kartenlesegerät vorgenommen werden. Nutzen Sie bitte als Passwort Ihr Händlerpasswort. Danach werden Sie auf dem Hauptdisplay Terminal betriebsbereit sehen. Somit ist eine manuelle Betragseingabe nicht mehr möglich.

Um einen reibungslosen Austausch Ihres Kartenlesegerätes zu gewährleisten, bitten wir Sie, uns Ihre Kassenanbindungsdaten und Parameter über den Button Daten zur Kassenanbindung zur Verfügung zu stellen. Im Austauschfall können wir Ihnen ein vorkonfiguriertes Kartenlesegerät bereitstellen.

OPI

Ihr Kassensystem arbeitet über OPI? Dann wählen Sie bitte OPI aus.

Falls Sie ein Tillhub-Kassensystem haben, so ist OPI die richtige Auswahl.

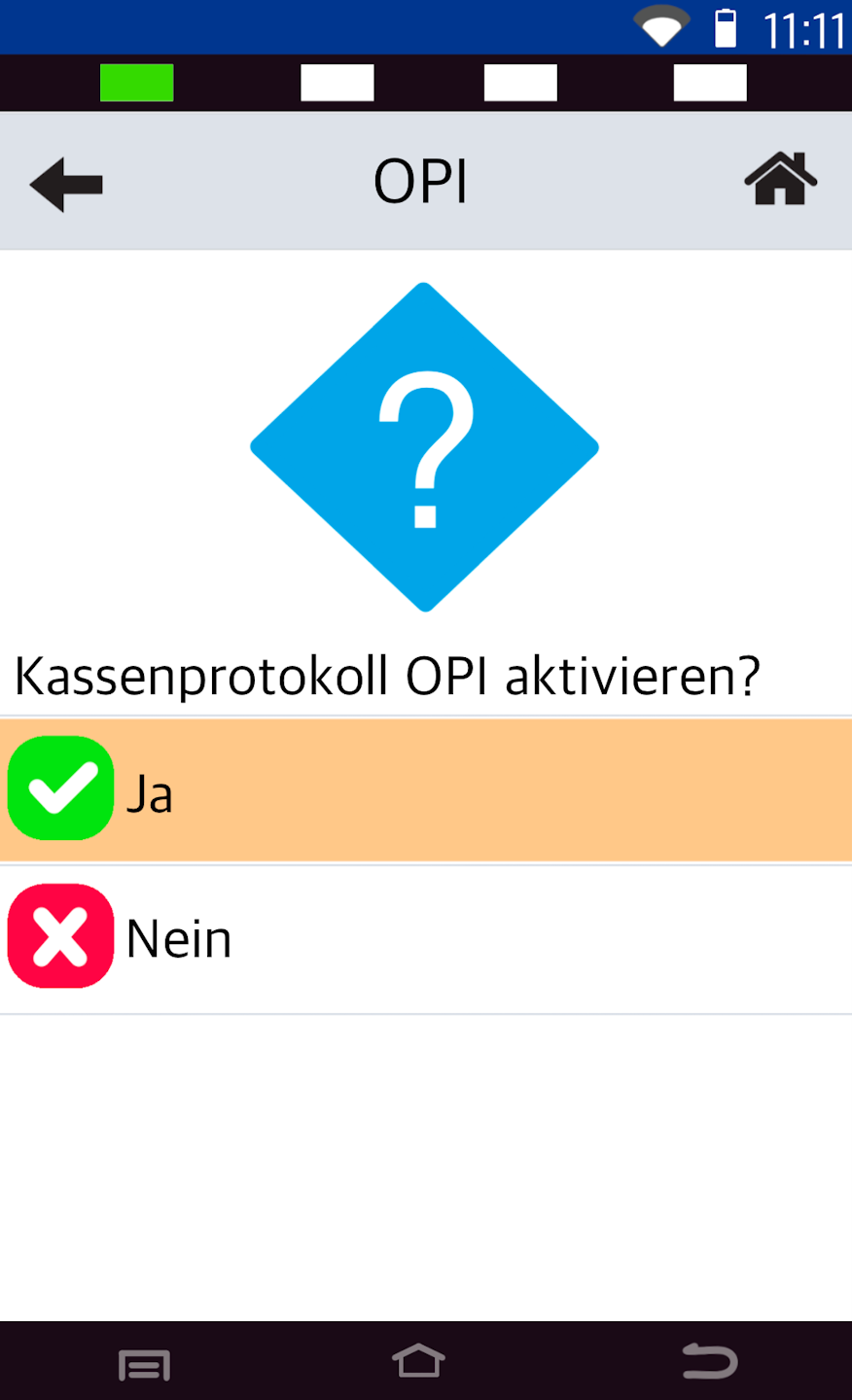

Schnittstelle starten

Sie werden nun gefragt, ob Sie das Kassenprotokoll OPI aktivieren möchten. Bitte bestätigen Sie die Frage mit JA.

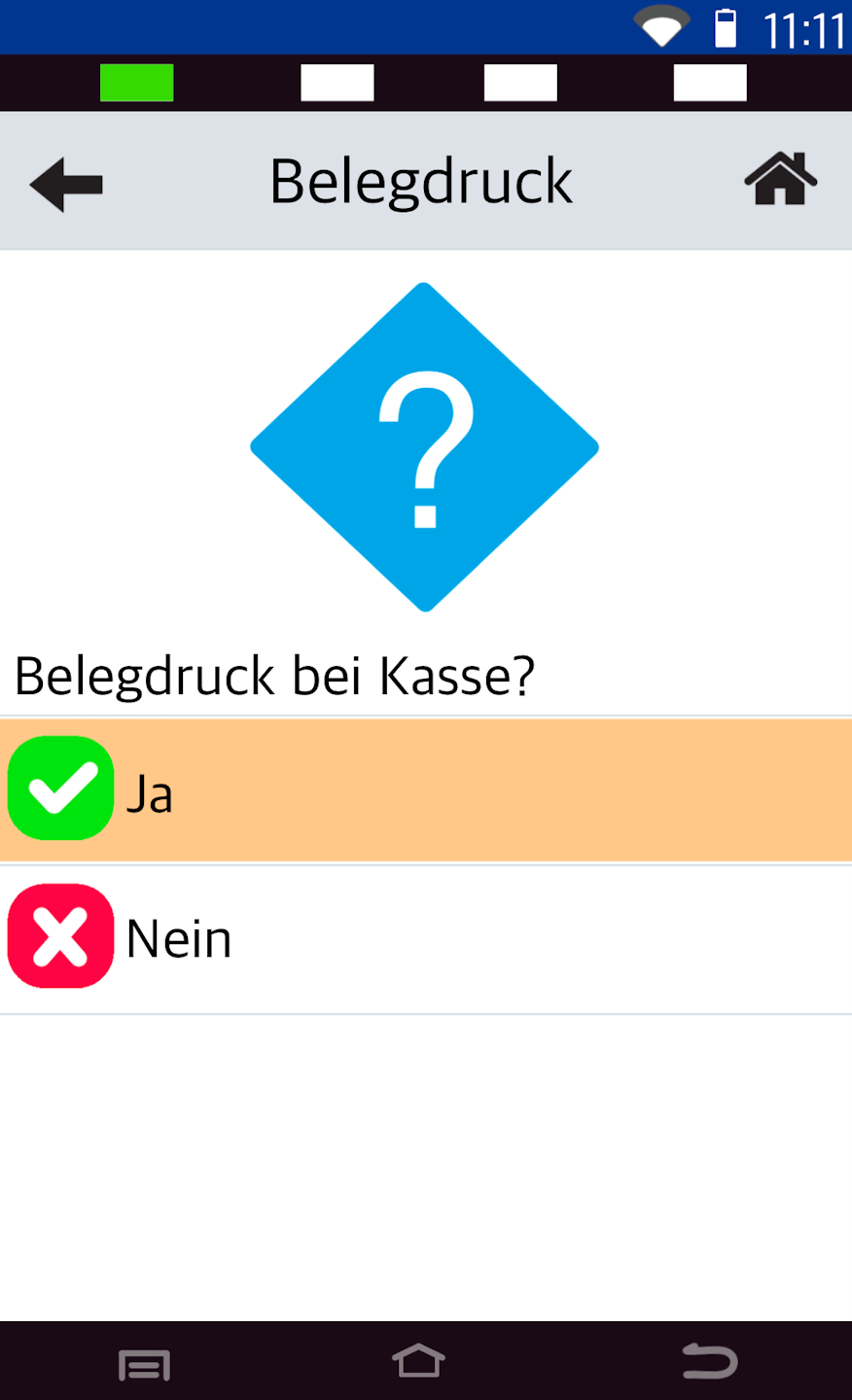

Belegdruck

Soll der Belegdruck an der Kasse stattfinden? Bitte treffen Sie Ihre Auswahl.

Belegdruck an der Kasse: Es werden keine Belege mehr an Ihrem Kartenlesegerät gedruckt.

Portnummer

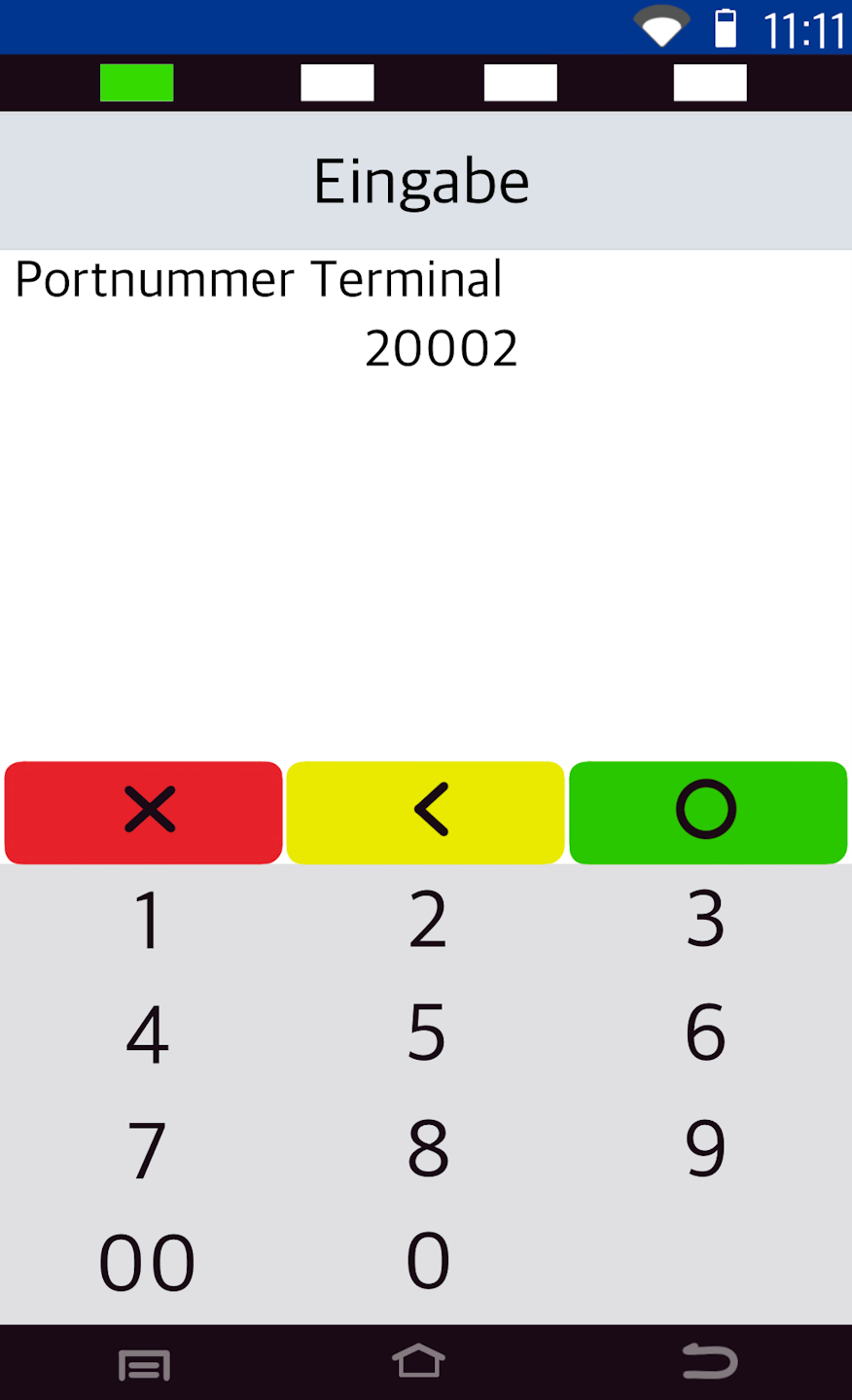

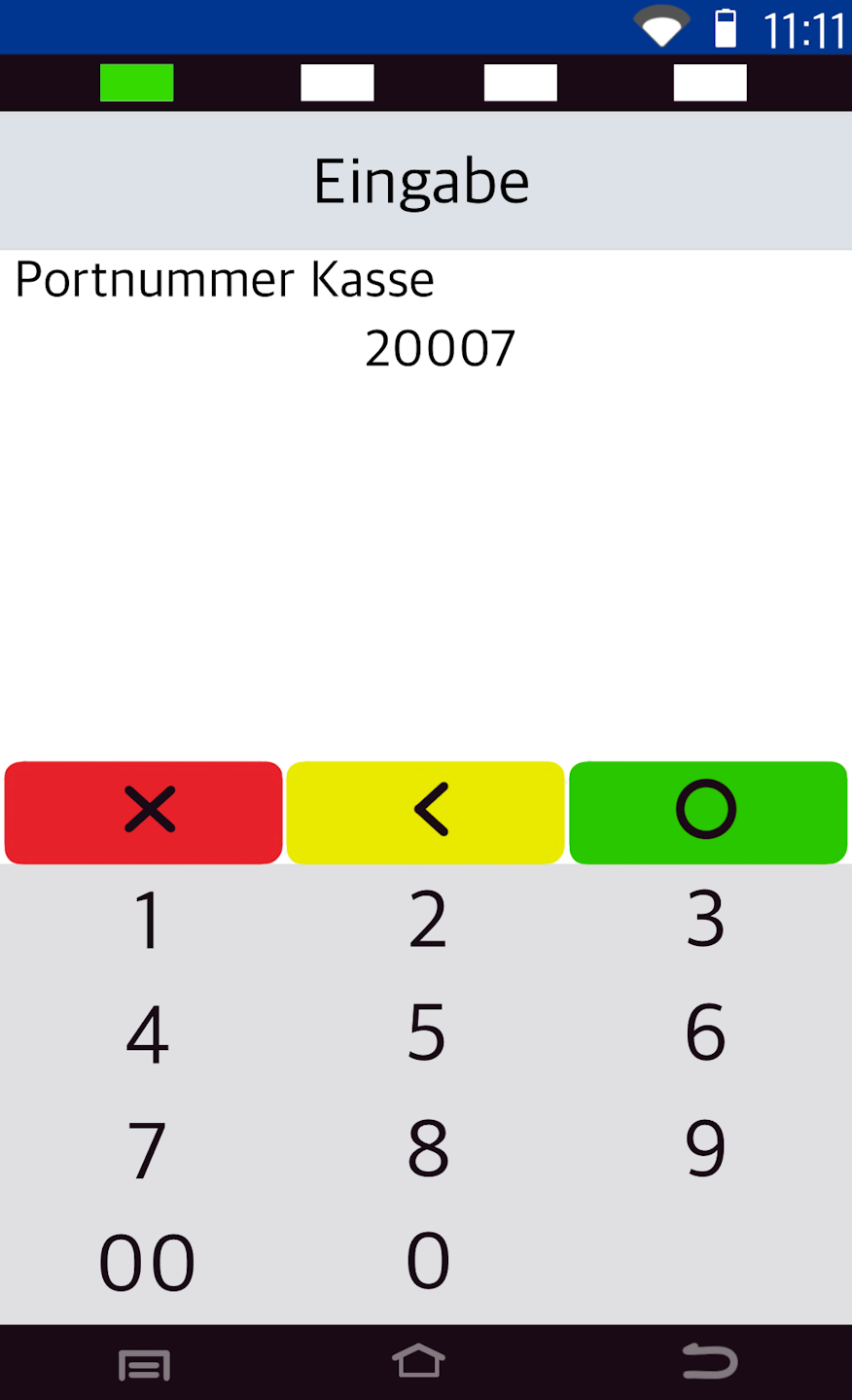

In diesem Abschnitt wird die eingehende Portnummer (Abb.1) und die ausgehende Kassenportnummer (Abb.2) (4-5 stellige Nummer) für die Kassenanbindung abgefragt.

In der Standardkonfiguration sowie für Ihr Tillhub-Kassensystem sind es folgende Portnummer:

eingehender Port: 20002

ausgehender Port: 20007

Sie kennen die Portnummer nicht? Bitte fragen Sie bei Ihrem Kassenanbieter nach.

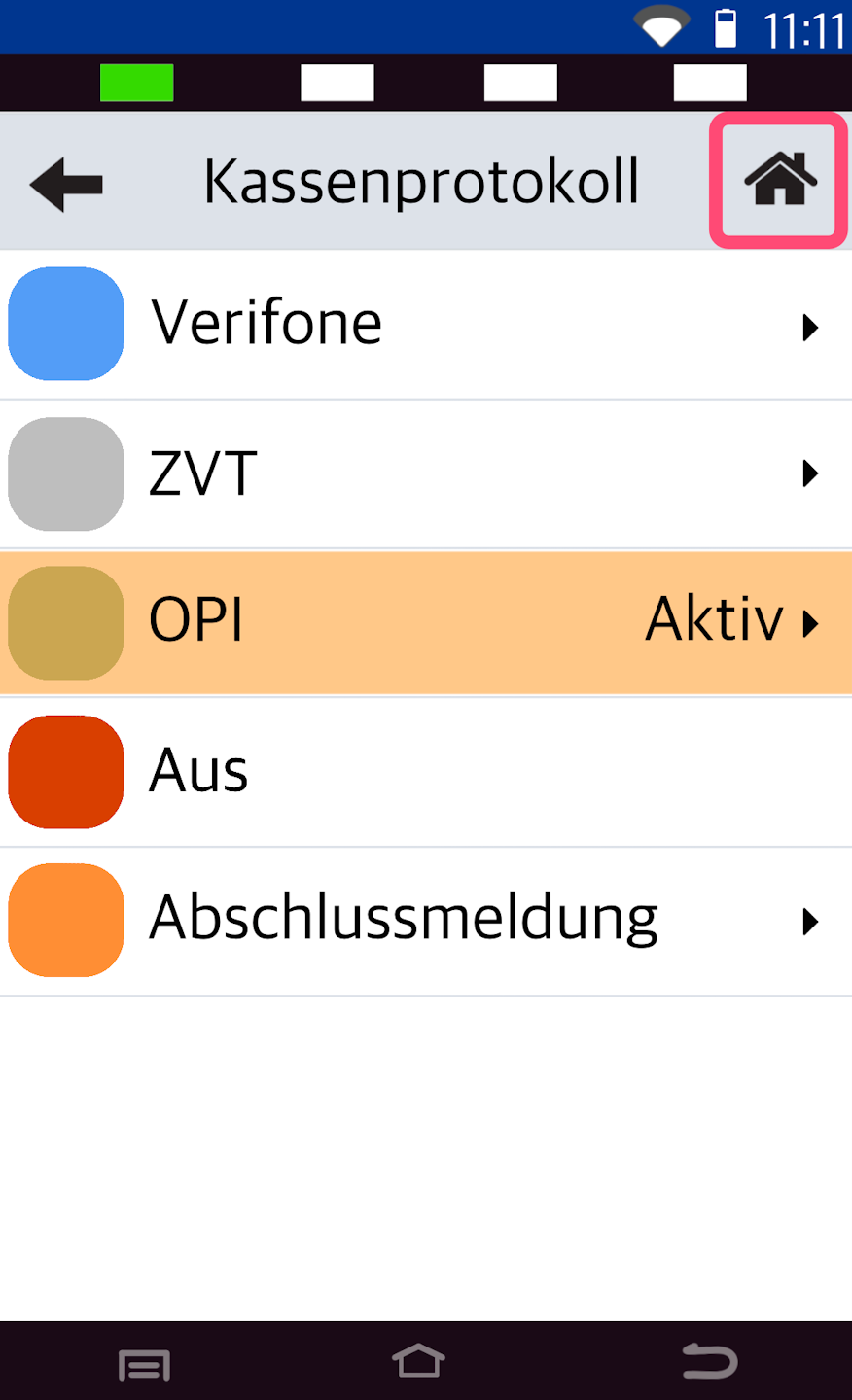

Abschluss

Um in das Hauptdisplay zurückzugelangen, drücken Sie bitte oben rechts das Haussymbol.

Ihr Kartenlesegerät ist nun für die Nutzung einer Kassenanbindung über OPI eingerichtet.

Die Betragsübergabe sollte nun stattfinden.

Eventuell muss an Ihrem Kassensystem eine Anmeldung an dem Kartenlesegerät vorgenommen werden. Nutzen Sie bitte als Passwort Ihr Händlerpasswort. Danach werden Sie das Hauptdisplay Terminal betriebsbereit sehen. Somit ist eine manuelle Betragseingabe nicht mehr möglich.
