T650p - Einrichtung einer statischen IP-Adressvergabe

Manchmal ist es notwendig, eine statische IP-Adressvergabe an Ihrem Kartenlesegerät vorzunehmen. Grundsätzlich sollte diese an Ihrem Internetrouter als IP-Reservierung hinterlegt werden. Das ist jedoch nicht immer möglich. In diesem Tutorial zeigen wir Ihnen, wie Sie eine statische IP-Adresse an Ihrem Verifone Trinity T650p Kartenlesegerät hinterlegen können.

Die IP-Adressdaten erhalten Sie i.d.R. durch Ihr IT-Systemhaus, IT-Techniker oder Ihrem Kassenanbieter.

Hauptmenü

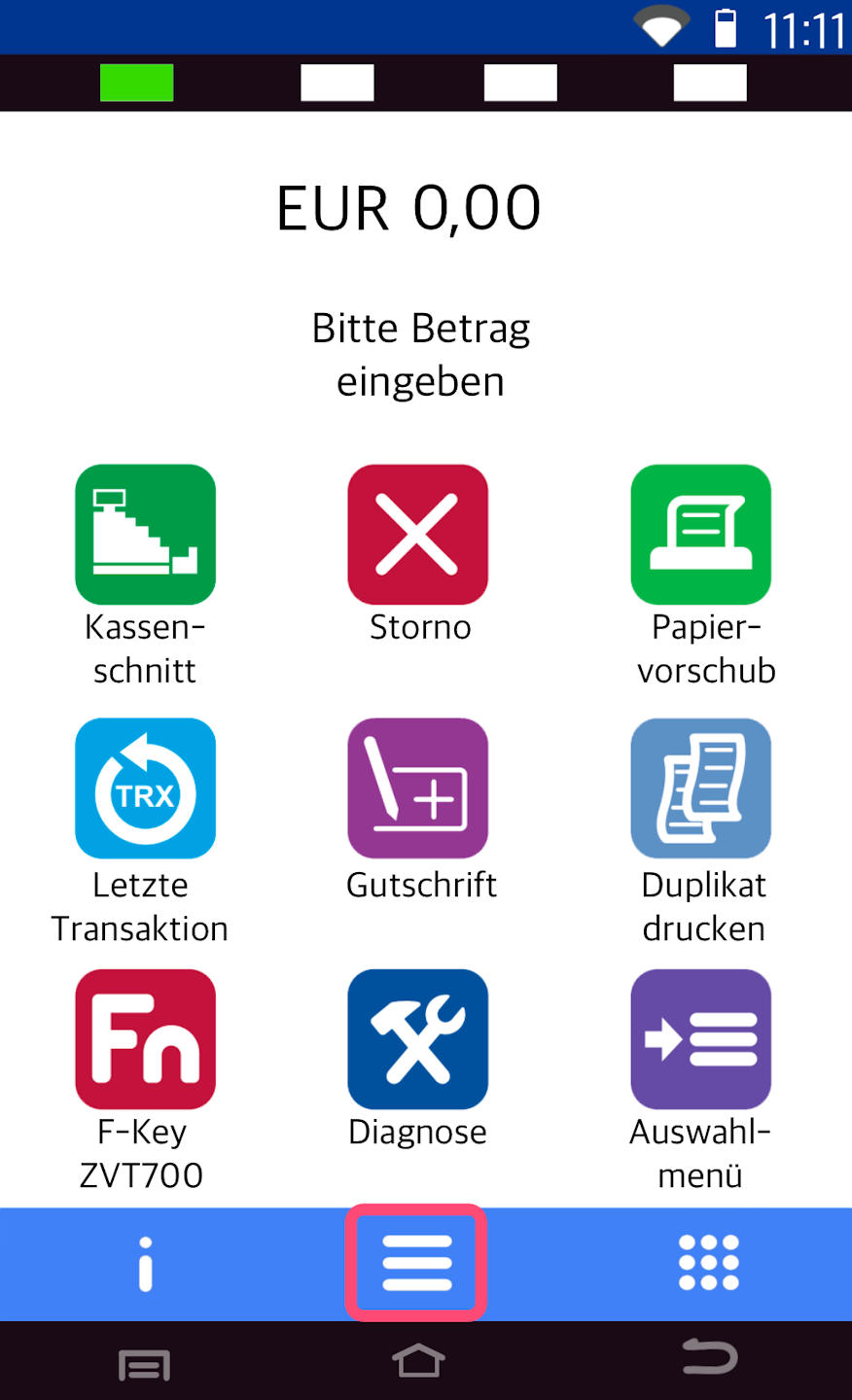

Abb. 1 - Wählen Sie bitte die drei waagerechten Streifen aus, um zum Hauptmenü zu gelangen.

Abb. 2 - Bitte wählen Sie Verwaltung aus.

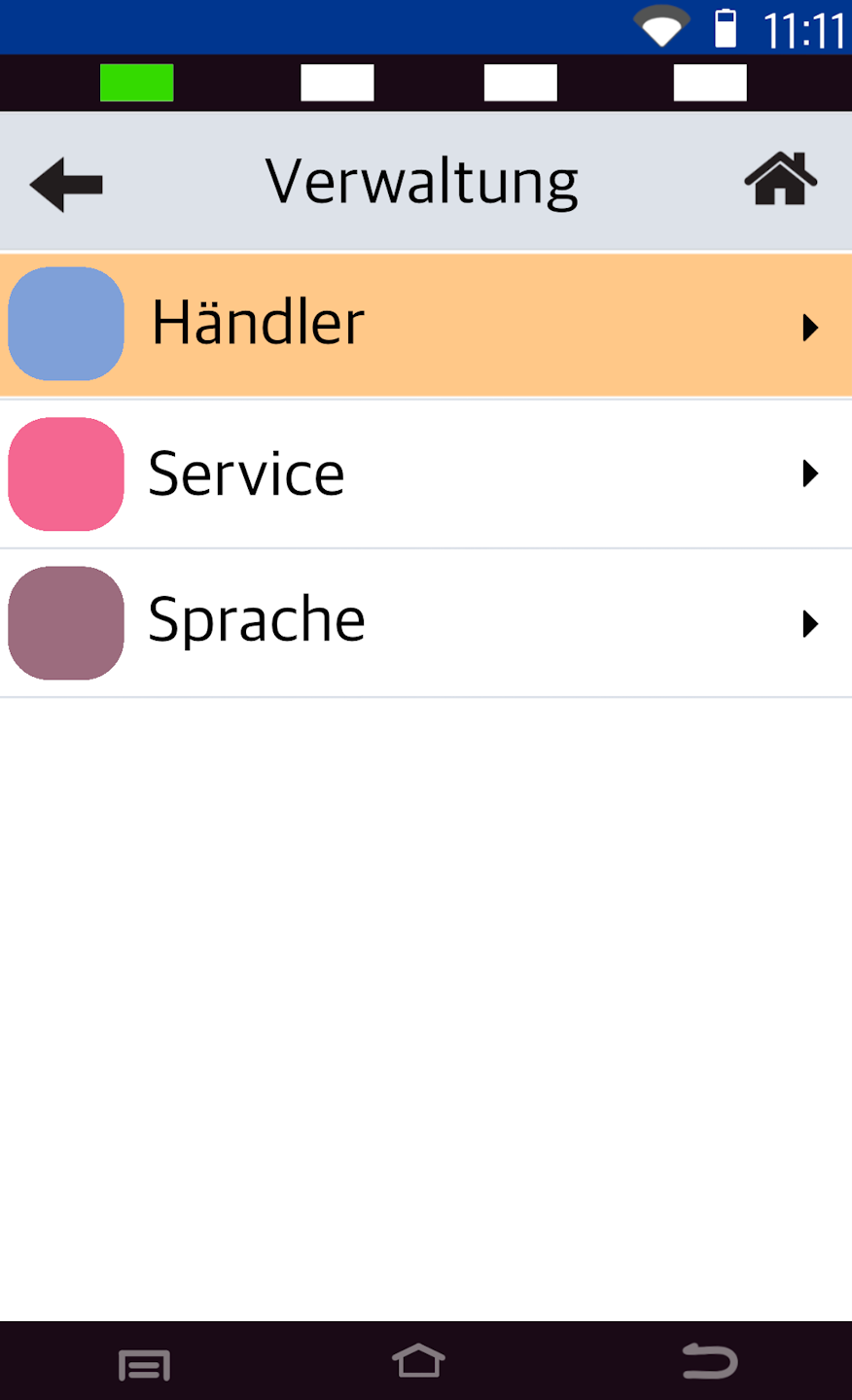

Abb. 3 - Bitte tippen Sie Händler an.

Passworteingabe

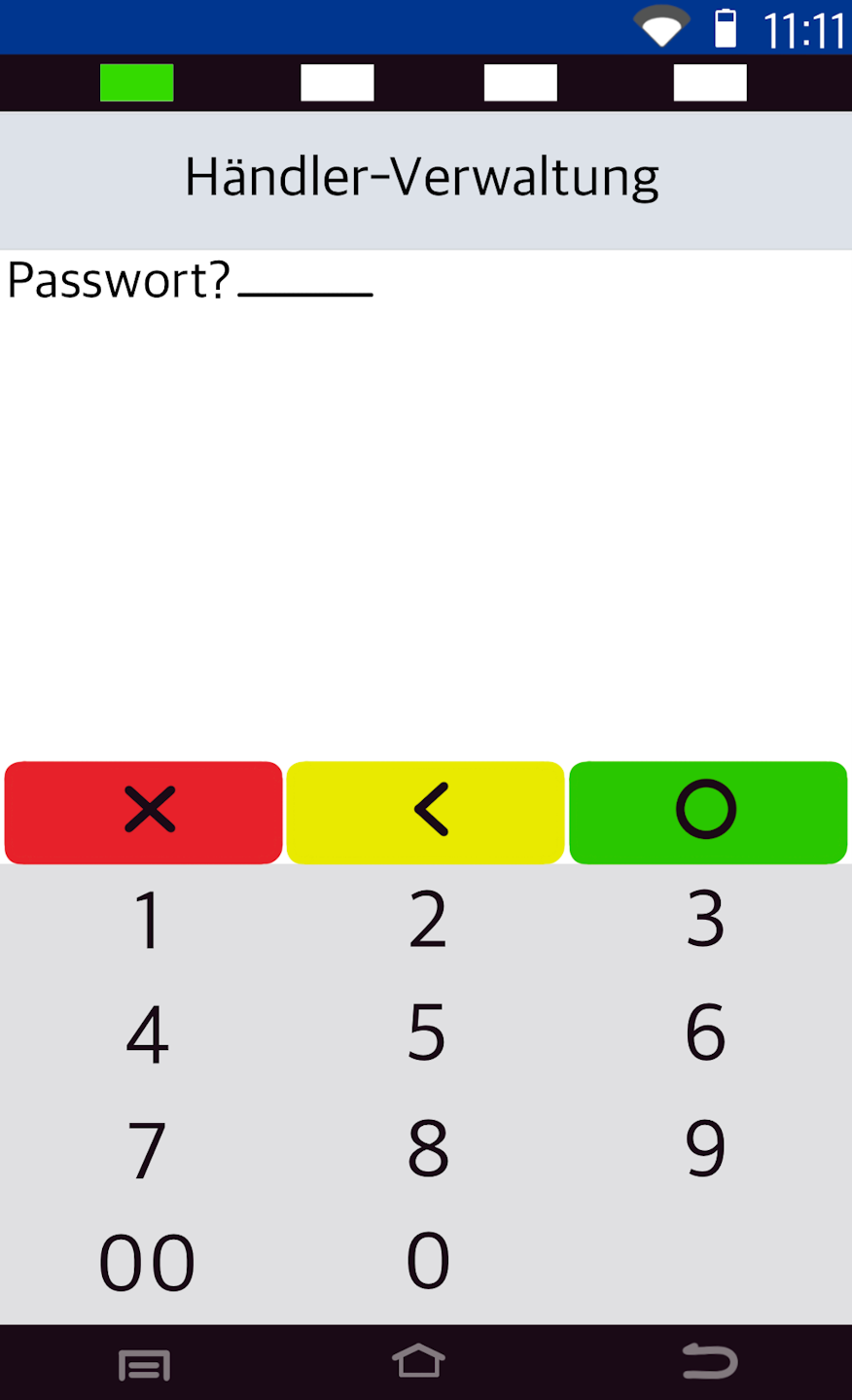

Abb. 1 - Bitte geben Sie Ihr 6-stelliges Händlerpasswort an.

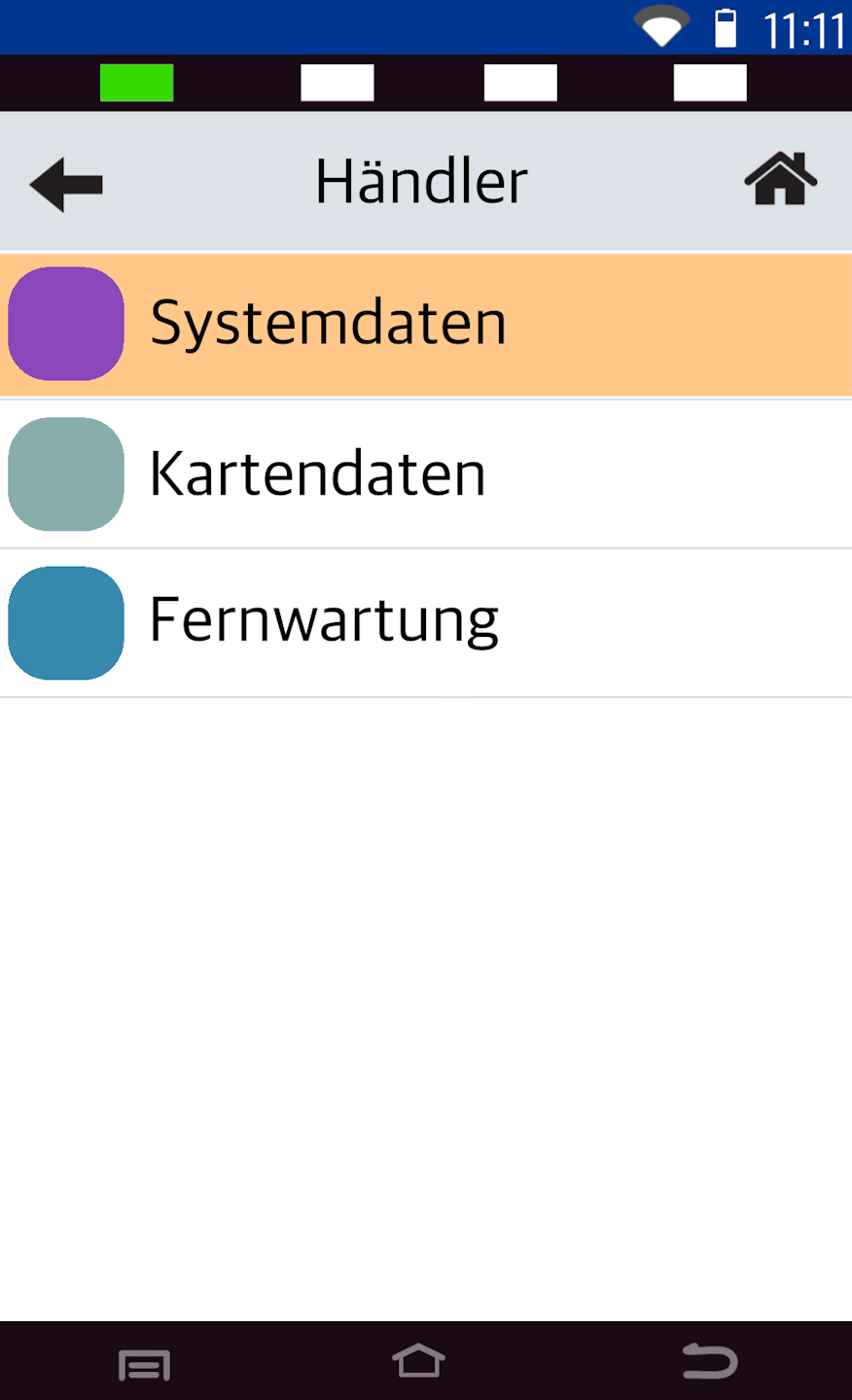

Abb. 2 - Hier sind Systemdaten auszuwählen.

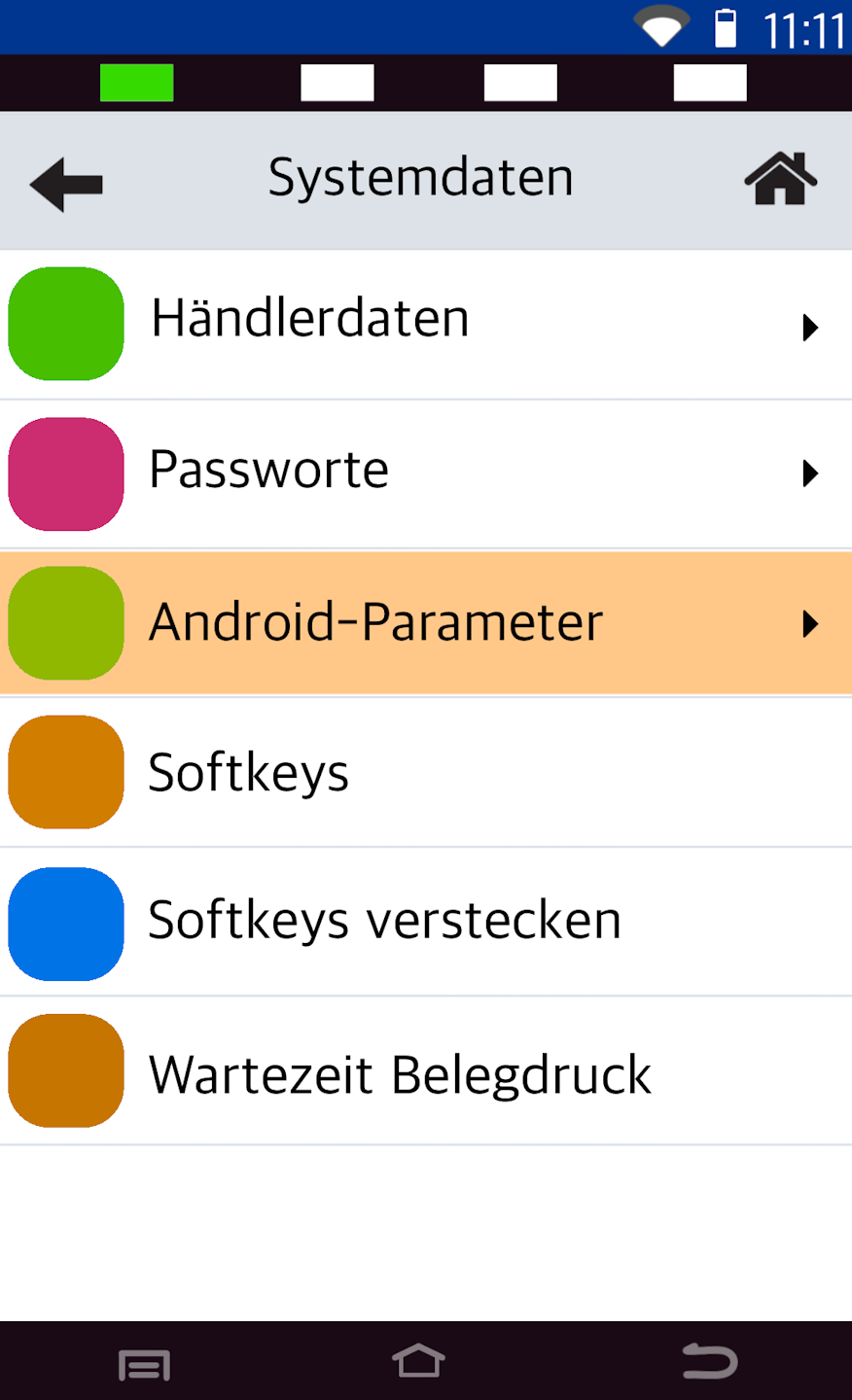

Abb. 3 - Bitte tippen Sie die Android-Parameter an.

Sie gelangen nun in die Android-Einstellungen.

Android-System

Wählen Sie bitte WLAN aus (Abb. 1).

WLAN muss aktiviert sein, um die statischen IP-Daten einzugeben.

Im nächsten Schritt tippen Sie bitte Ihren WLAN-Netzwerknamen länger an, um das erweiterte Menü einzusehen.

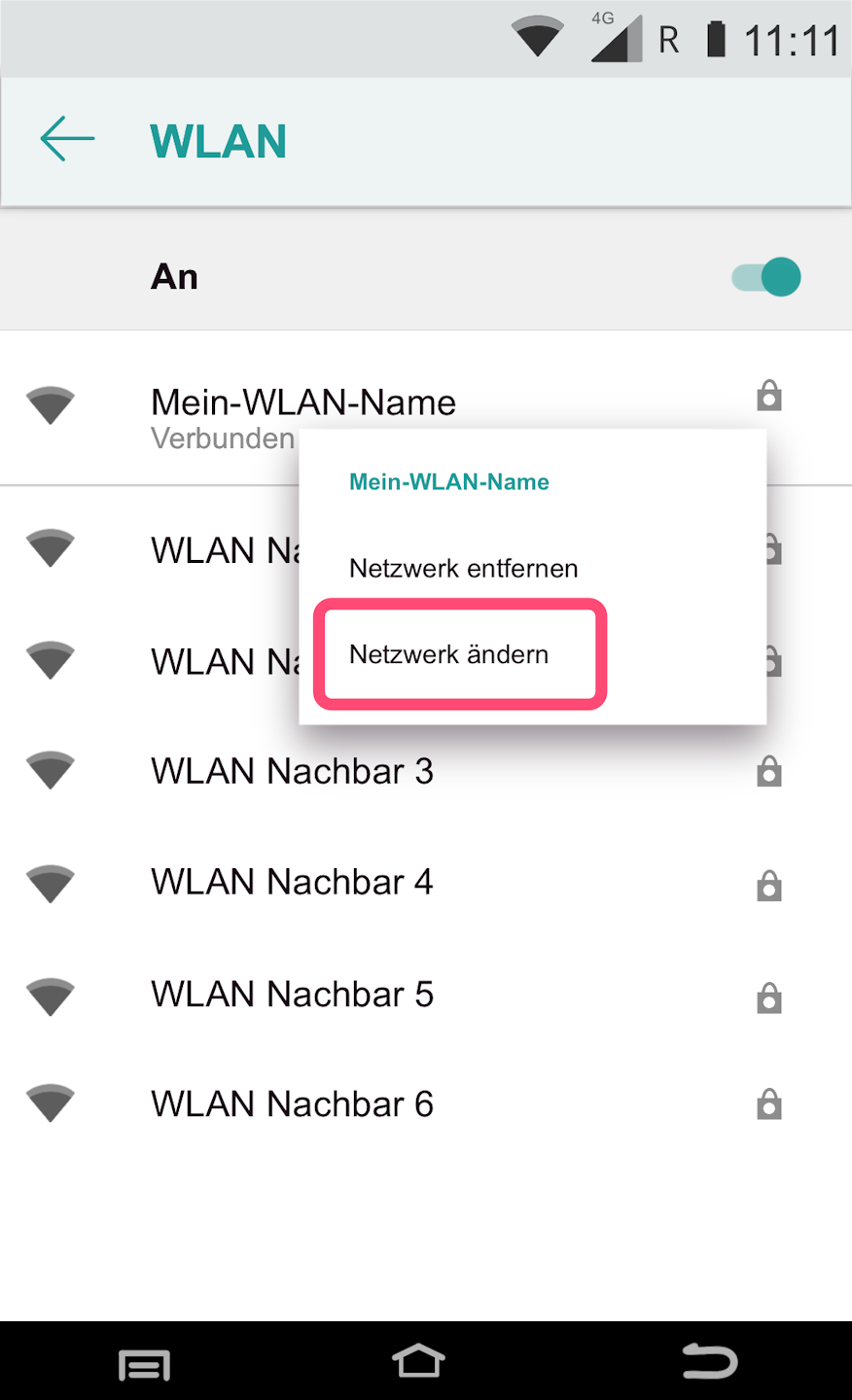

Abb. 2 - Wählen Sie Netzwerk ändern aus.

IP-Adressvergabe

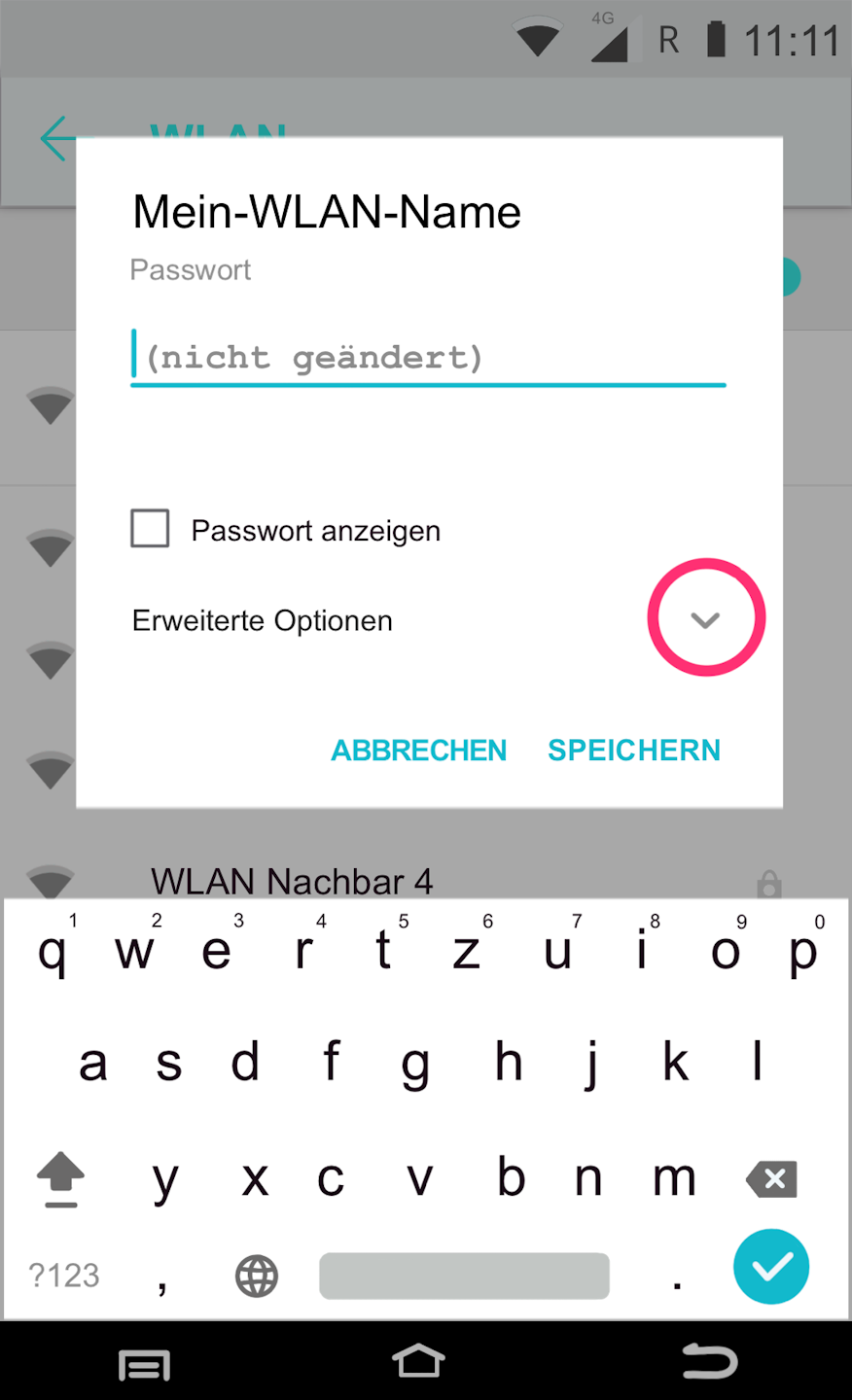

Abb. 1 - Nutzen Sie bitte den kleinen Pfeil, um  die erweiterte Ansicht einsehen zu können.

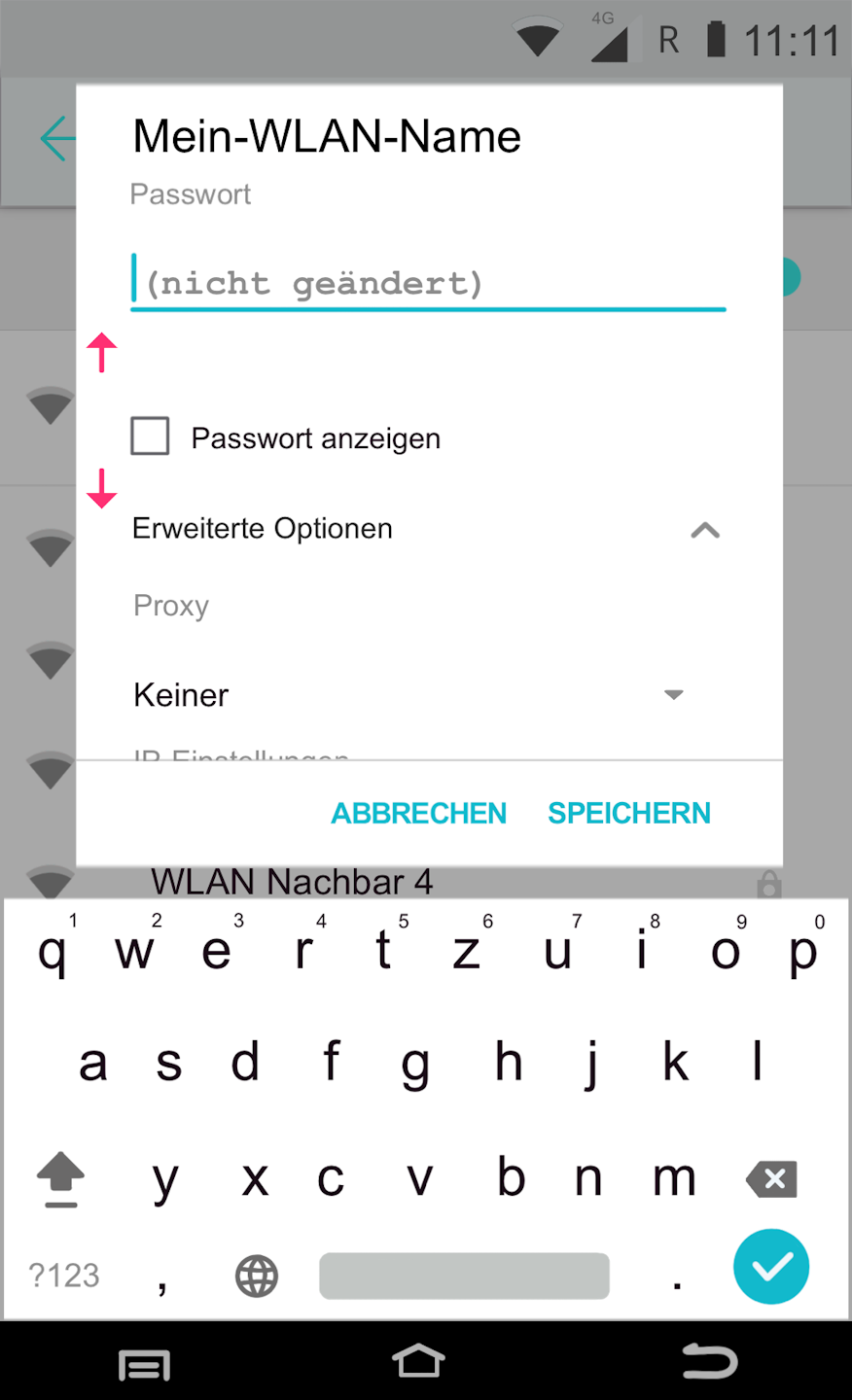

Abb. 2 - Bitte wischen Sie vorsichtig an der linken Seite, um zu den IP-Einstellungen zu gelangen.

Abb. 3 - Durch Antippen der IP-Einstellungen können Sie nun Statisch auswählen.

Eingabe der IP-Daten & Abschluss

Die benötigen IP-Daten sind die IP-Adresse und das Standard-Gateway.

Der DNS ist optional.

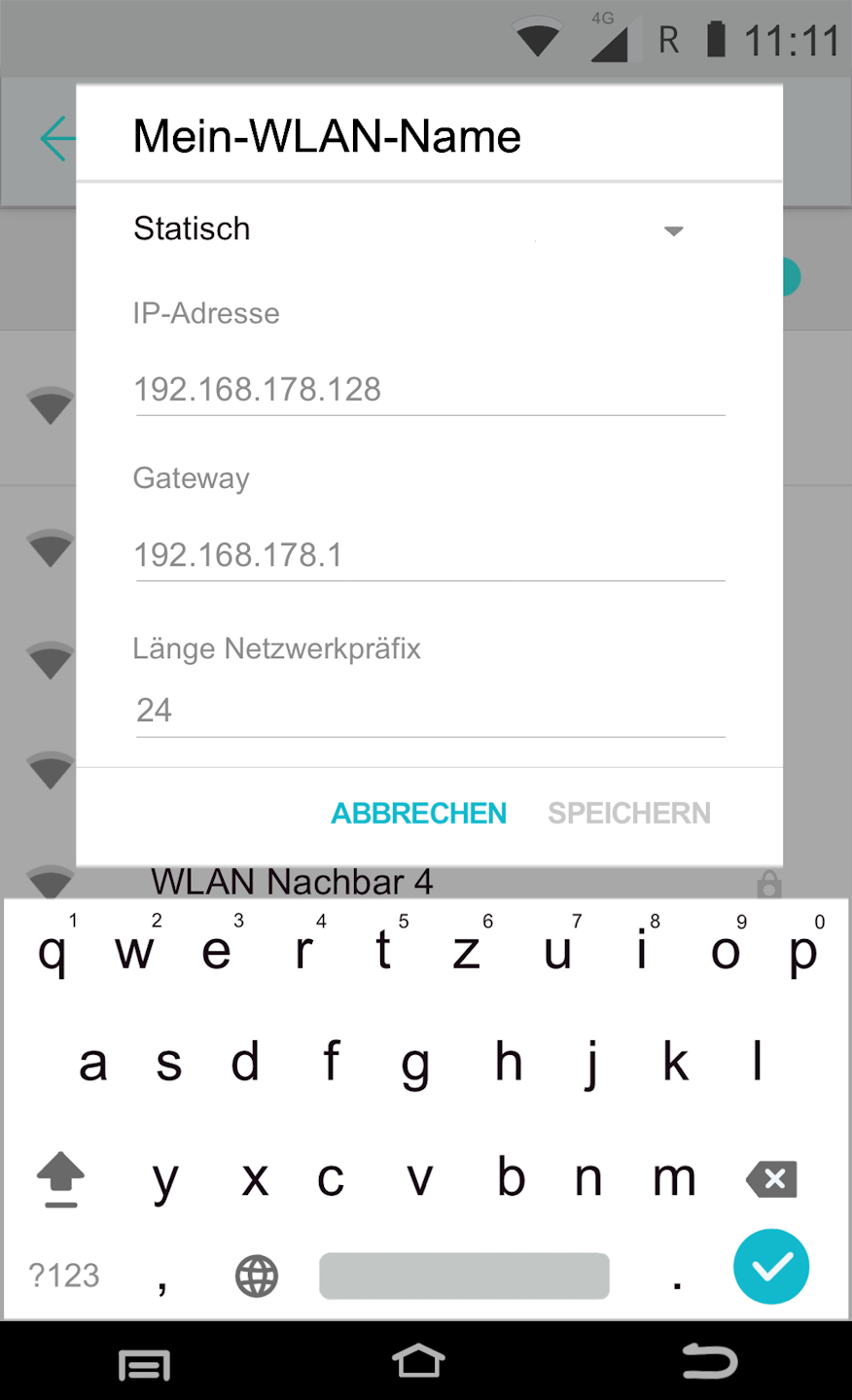

Bitte tragen Sie die IP-Daten nun in die vorgesehenen Felder ein (Abb. 1 & Abb. 2).

192.168.178.128 - Beispiel IP-Adresse

192.168.178.1 - Beispiel Standard-Gateway

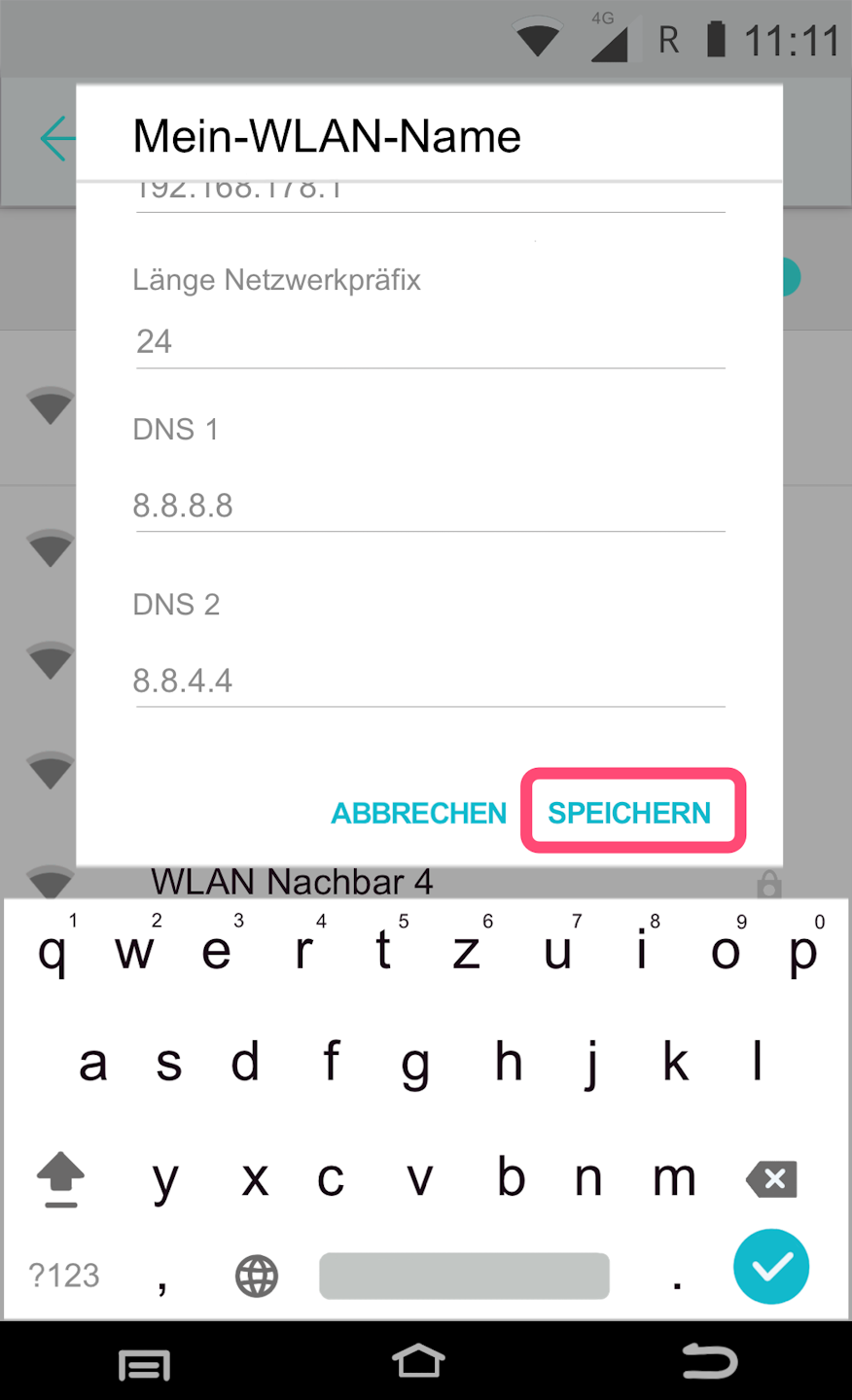

Wenn alle Daten eingetragen sind drücken Sie bitte unten den Speichern Button.

Bitte Länge Netzwerkpräfix nicht verändern.

Abb. 3 zeigt Ihnen an, ob sich das Kartenlesegerät mit den eingetragenen IP-Daten mit Ihrem WLAN-Netzwerk verbinden kann.

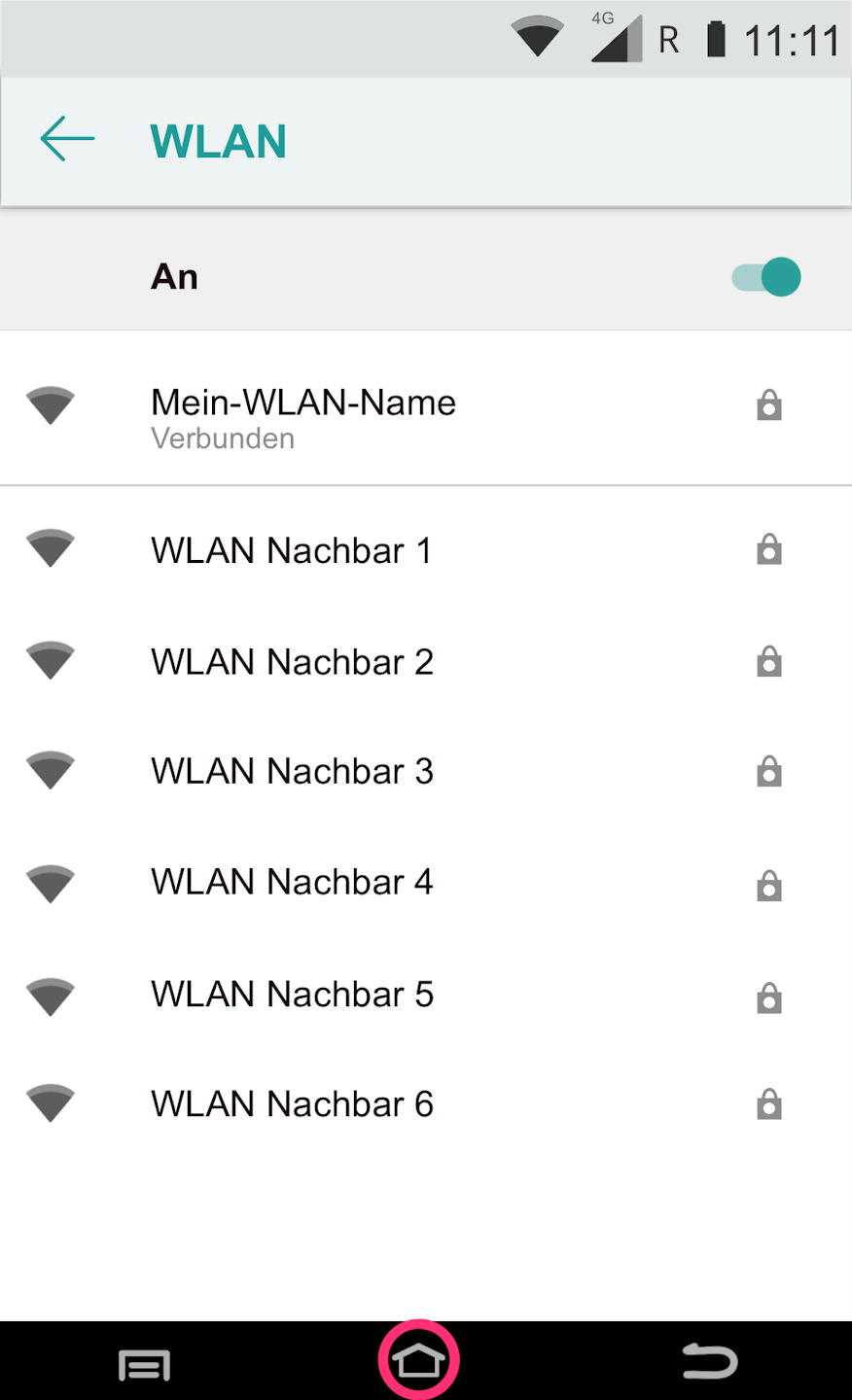

Durch Drücken des kleinen Haussymbols gelangen Sie wieder zu Ihrem Hauptdisplay in der Payment-App zurück.

Bitte führen Sie nach Abschluss der Einrichtung für eine statische IP-Adressvergabe unseren Verbindungstest durch.
