Ingenico - statischen IP-Adressvergabe

Einrichtung einer statischen IP-Adressvergabe

Manchmal ist es notwendig, eine statische IP-Adressvergabe an Ihrem Kartenlesegerät vorzunehmen. Grundsätzlich sollte diese an Ihrem Internetrouter als IP-Reservierung hinterlegt werden. Nicht immer ist das möglich. Hier zeigen wir Ihnen, wie Sie die statische IP-Adresse an Ihrem Ingenico Kartenlesegerät hinterlegen.

Die IP-Adressdaten erhalten Sie i.d.R. durch Ihr IT-Systemhaus, IT-Techniker oder dem Kassenintegrator.

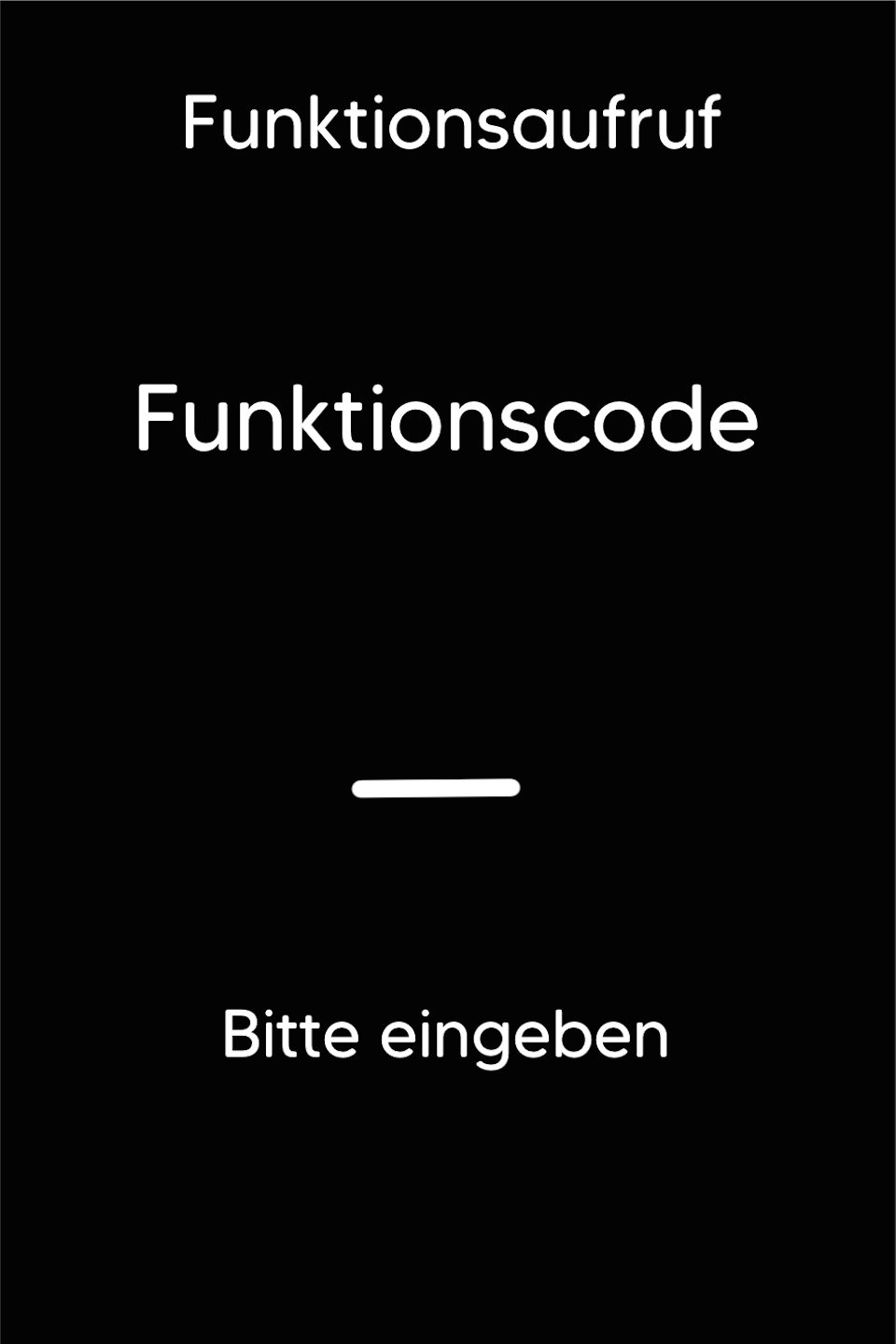

Funktionscode

Bitte drücken Sie zuerst unten links im Tastenfeld die F-Taste mehrfach hintereinander. Sie sehen nun den Funktionscode im Display.

Funktionscode 54

Bitte geben Sie die Zahl 54 ein und bestätigen die Eingabe mit der grünen OK Taste.

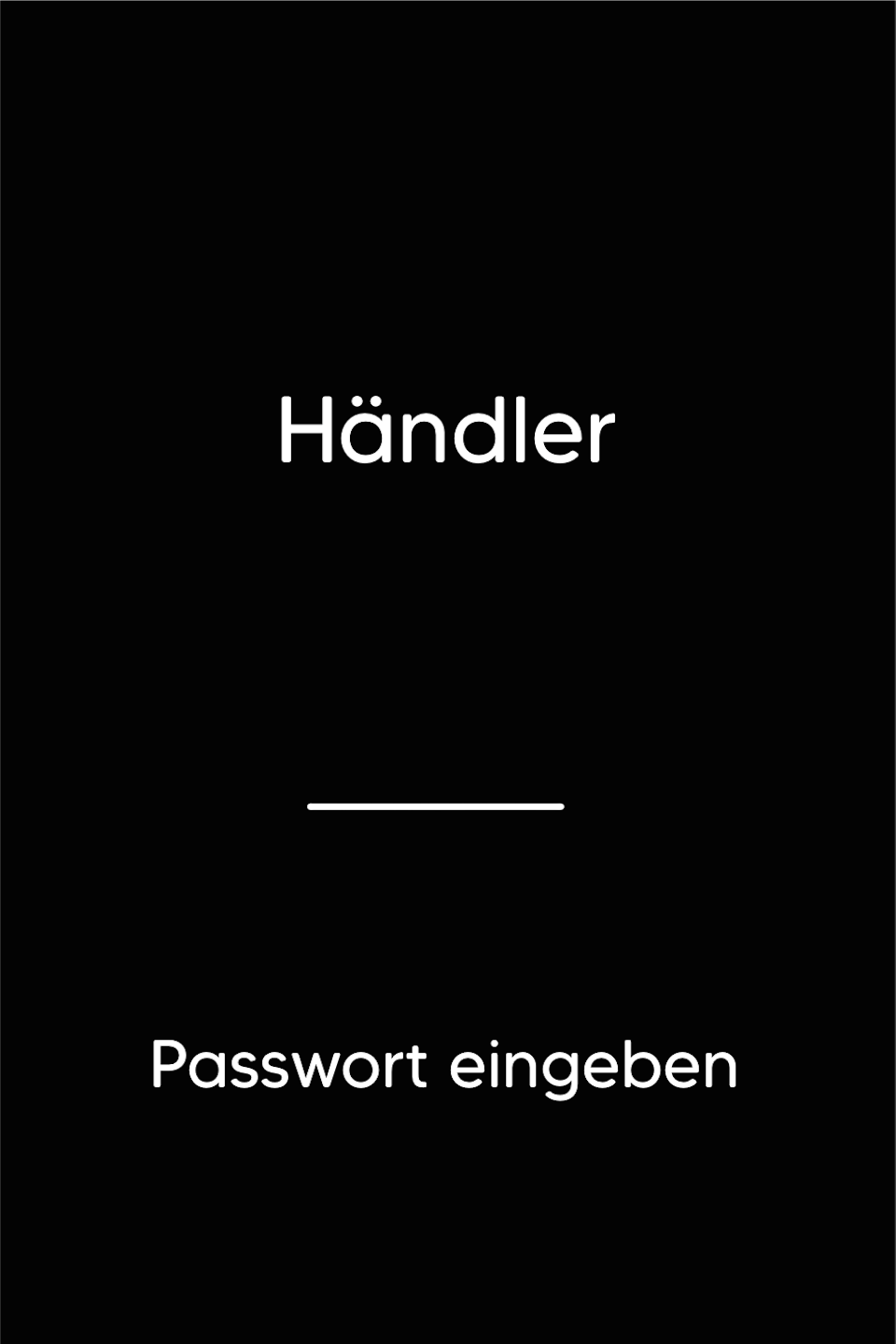

Passworteingabe

Bitte geben Sie Ihr 5-stelliges Händlerpasswort ein und bestätigen die Eingabe mit der grünen OK Taste.

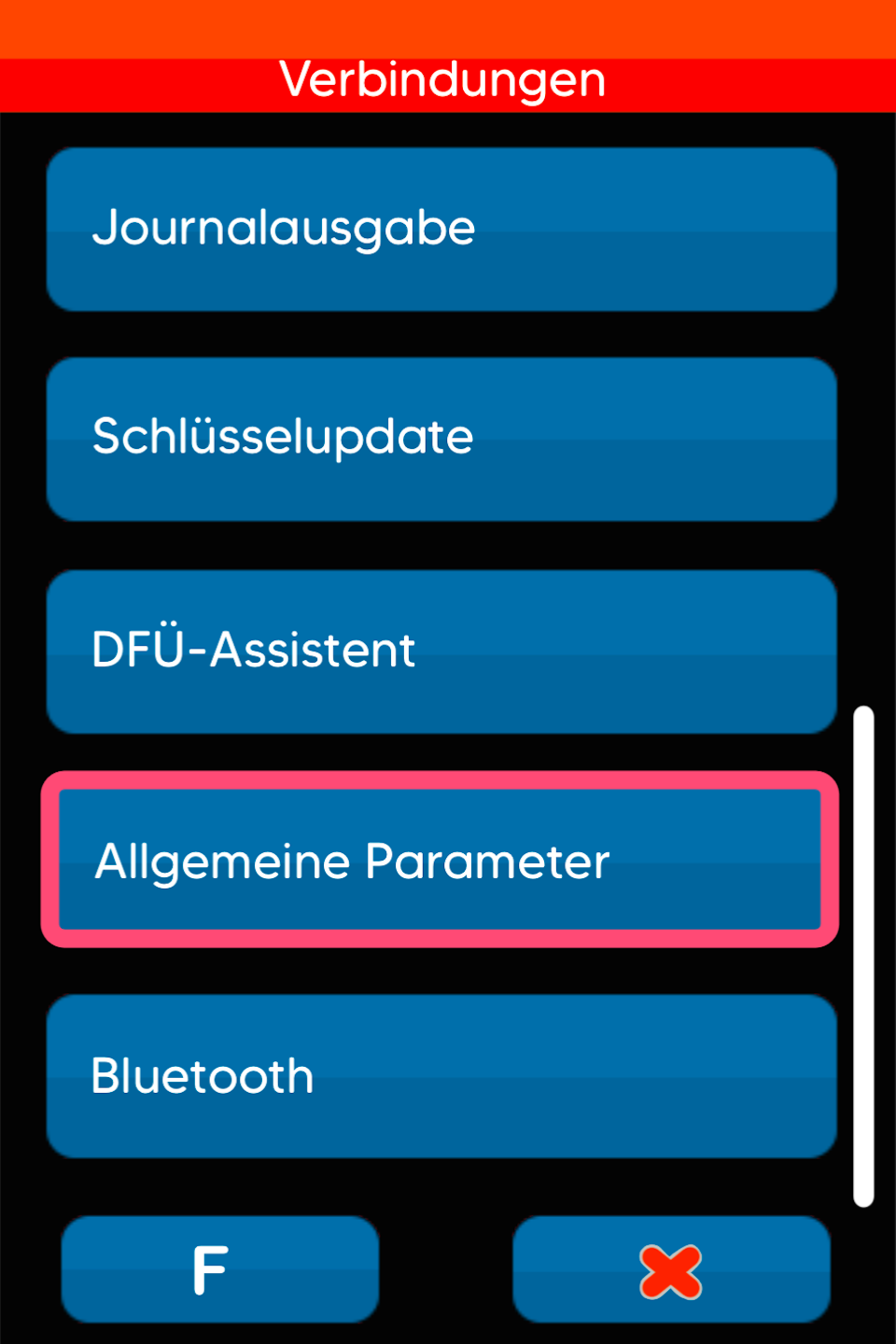

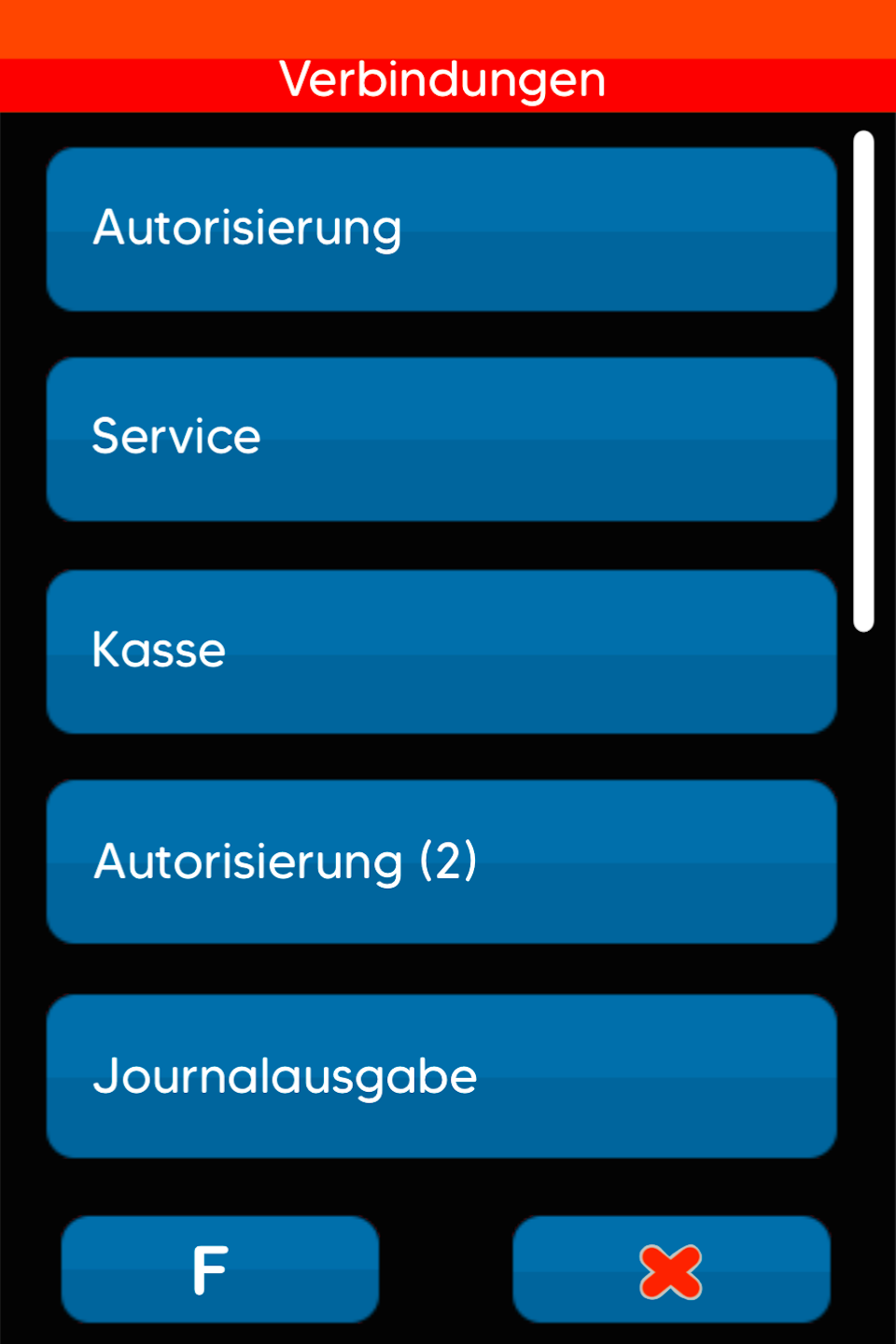

Verbindungen

Sie befinden sich nun im Menü Verbindungen.

Bitte wischen/scrollen Sie zum Menüpunkt Allgemeine Parameter (Abb. 2)

Auswahl durch Antippen

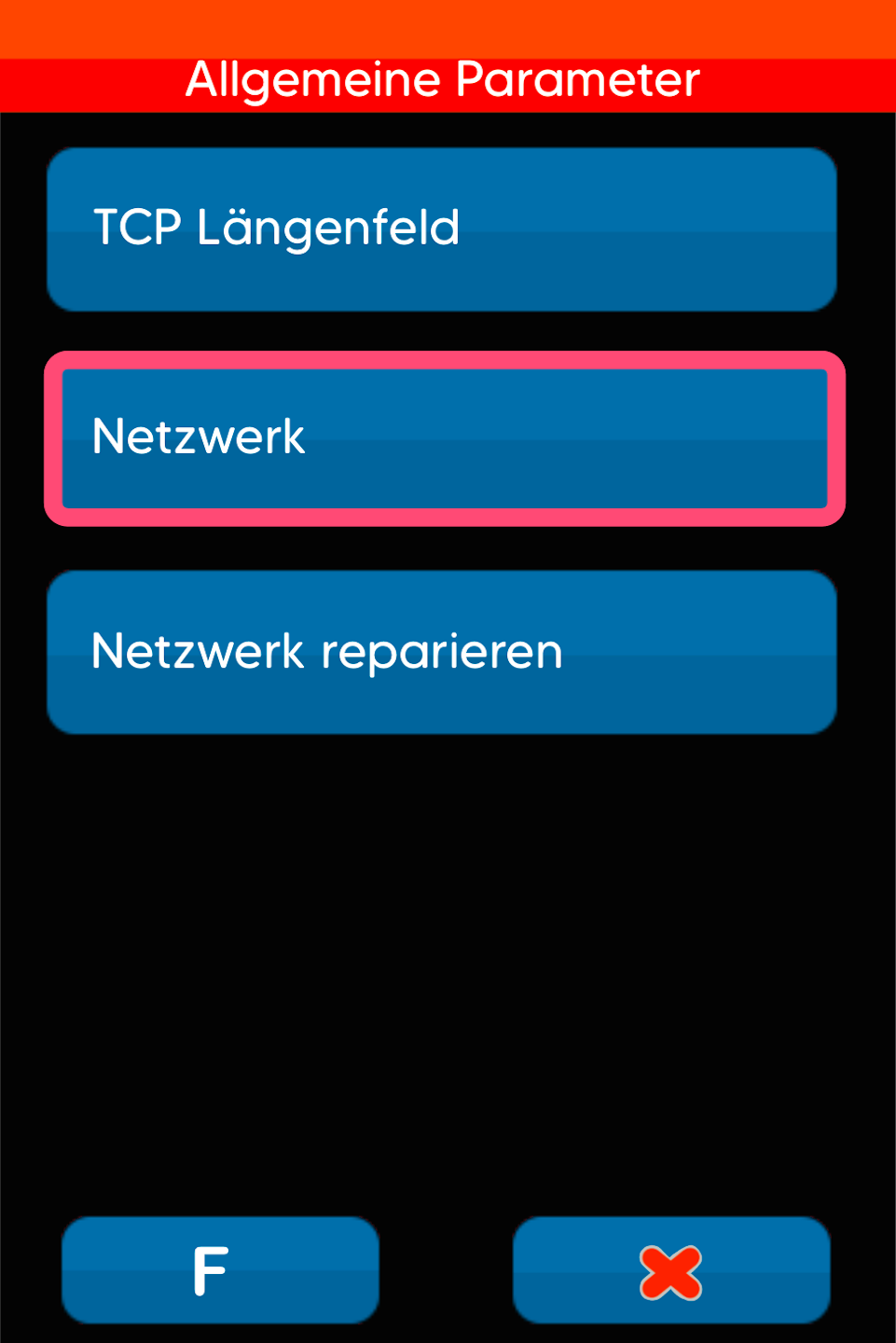

Allgemeine Parameter

Wählen Sie hier bitte den Menüpunkt Netzwerk aus.

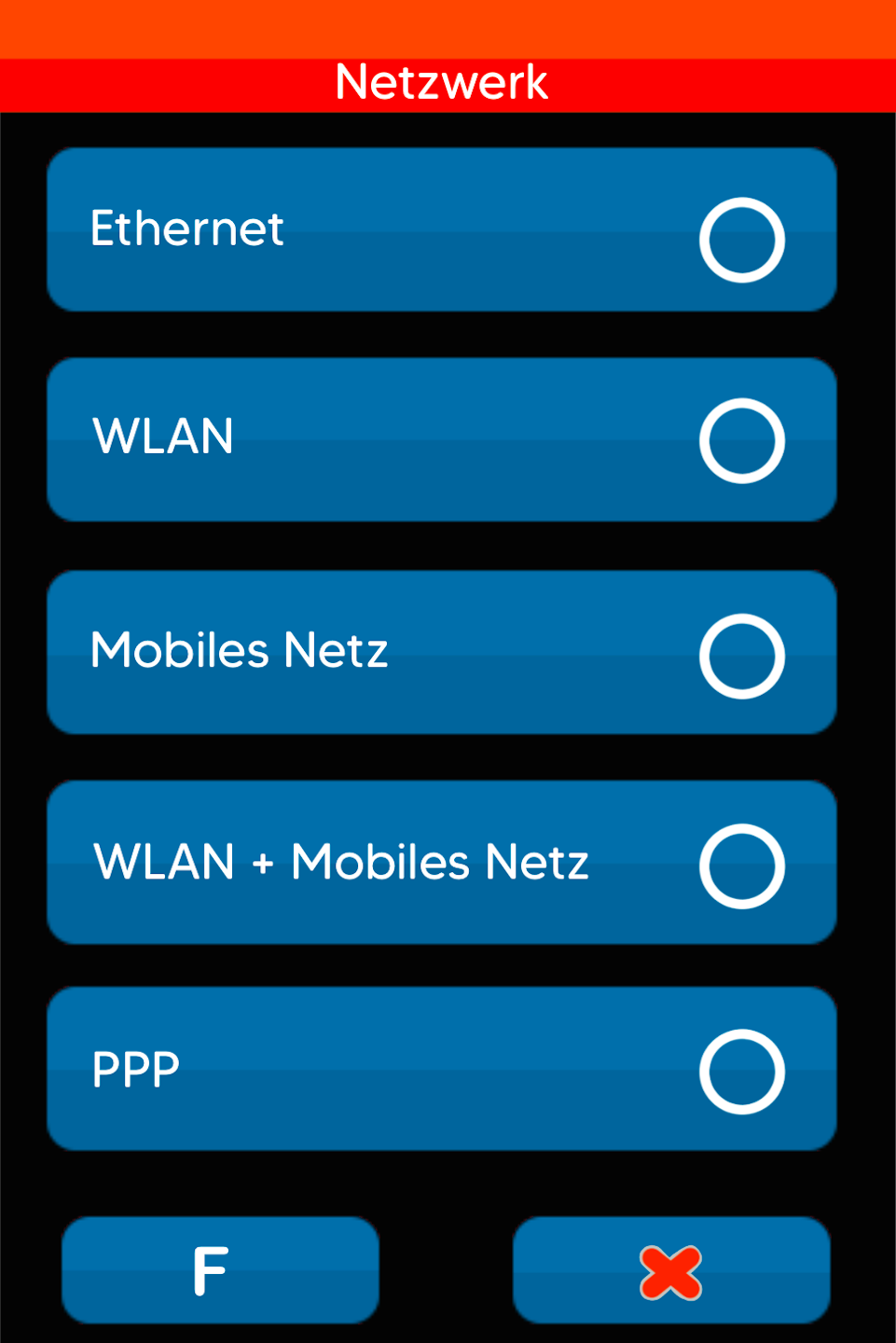

Auswahl Netzwerk

Wenn Ihr Kartenlesegerät mit einem Netzwerkkabel (LAN-Kabel) verbunden ist, wählen Sie bitte LAN aus. Nutzen Sie eine WLAN-Funkverbindung, so wählen Sie bitte WLAN aus.

Auswahl LAN

Sie nutzen eine Netzwerkkabelverbindung (LAN-Kabel)? Dann wählen Sie bitte Ethernet aus.

Bitte bestätigen Sie die Eingabe mit der grünen OK Taste oder dem grünen Button.

Bitte gehen Sie zu: Auswahl Manuell

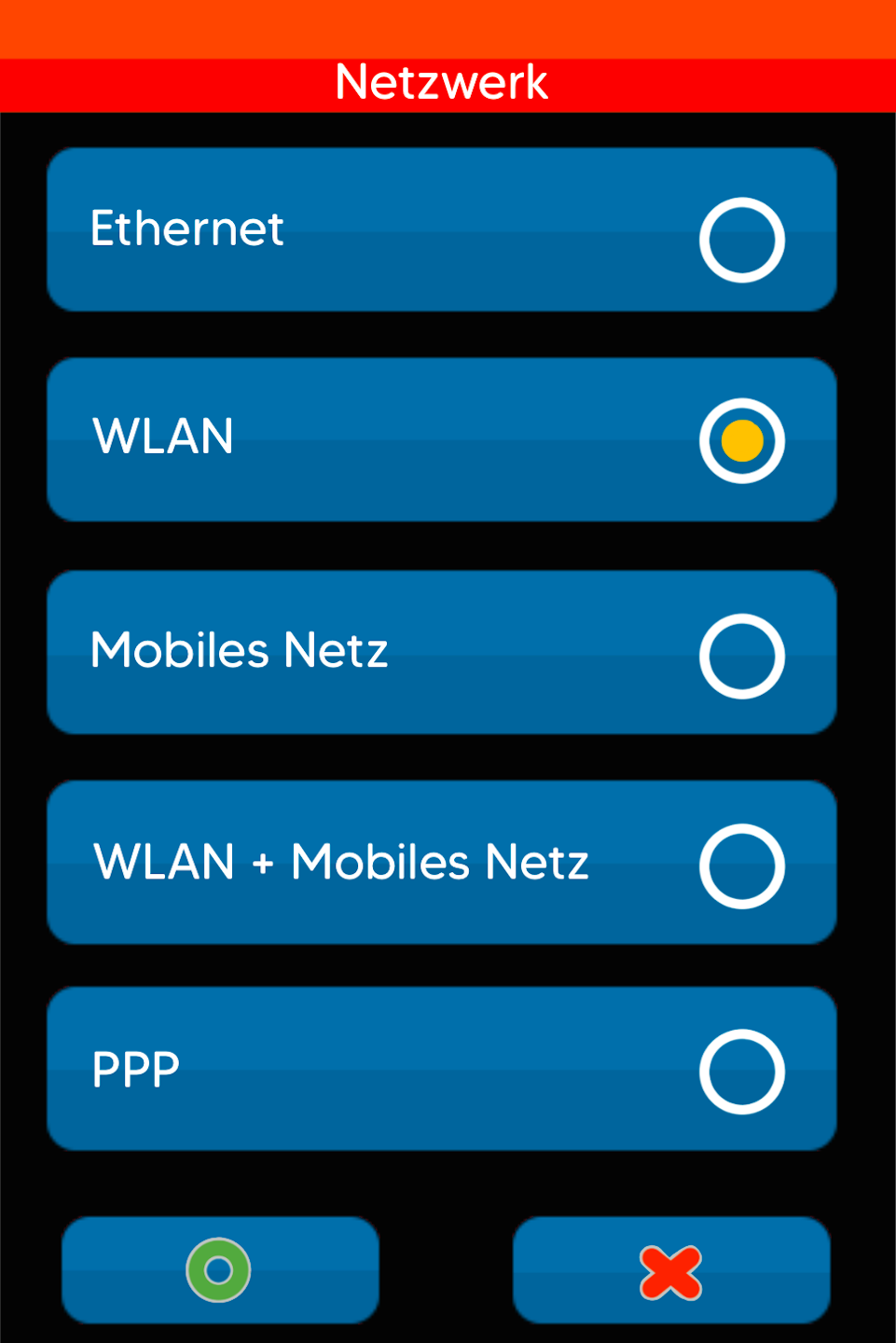

Auswahl WLAN

Sie nutzen eine WLAN-Funkverbindung? Dann wählen Sie bitte WLAN aus.

Bitte bestätigen Sie die Eingabe mit der grünen OK Taste oder dem grünen Button.

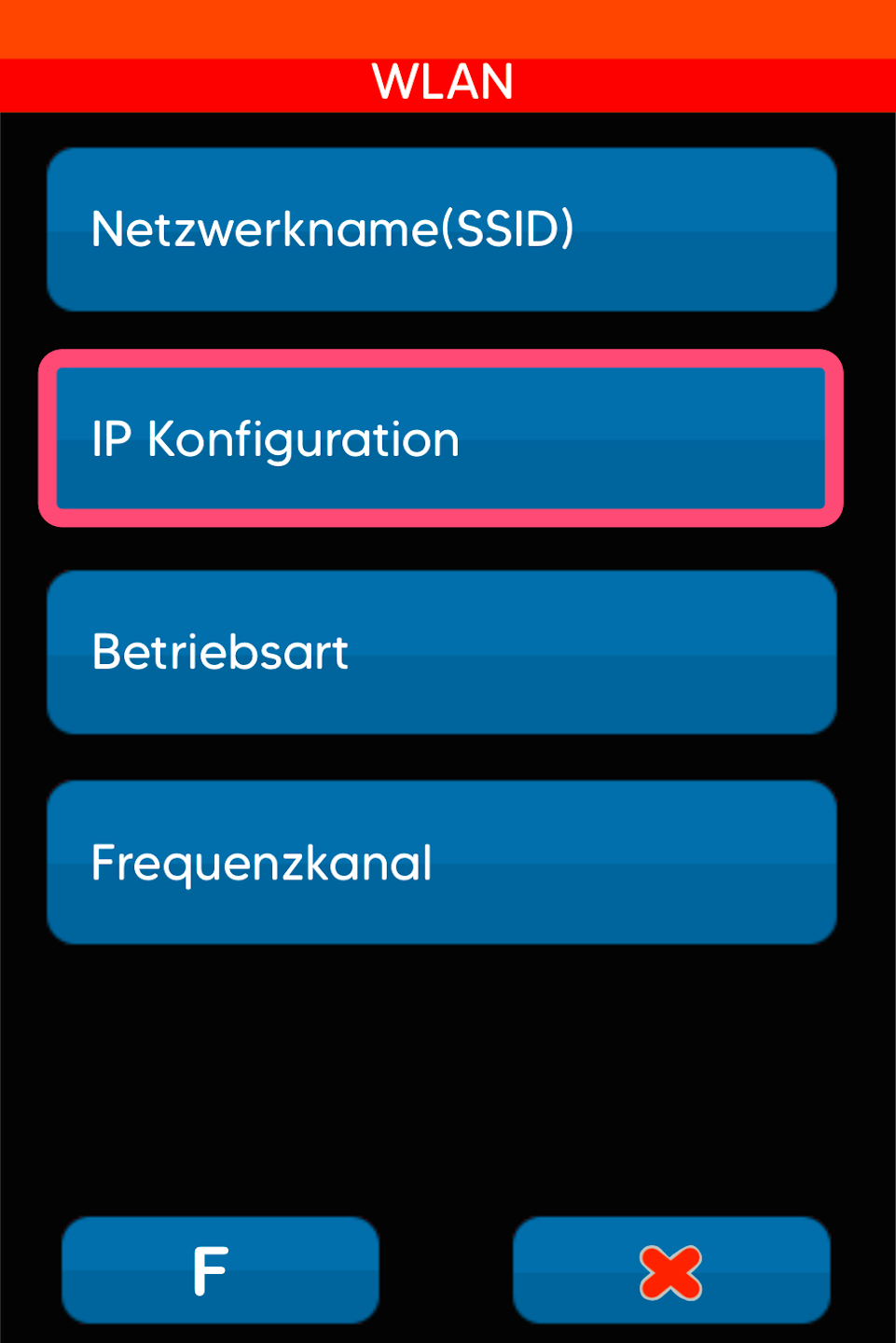

Auswahl IP Konfiguration

Durch Antippen wählen Sie bitte den Menüpunkt IP Konfiguration aus.

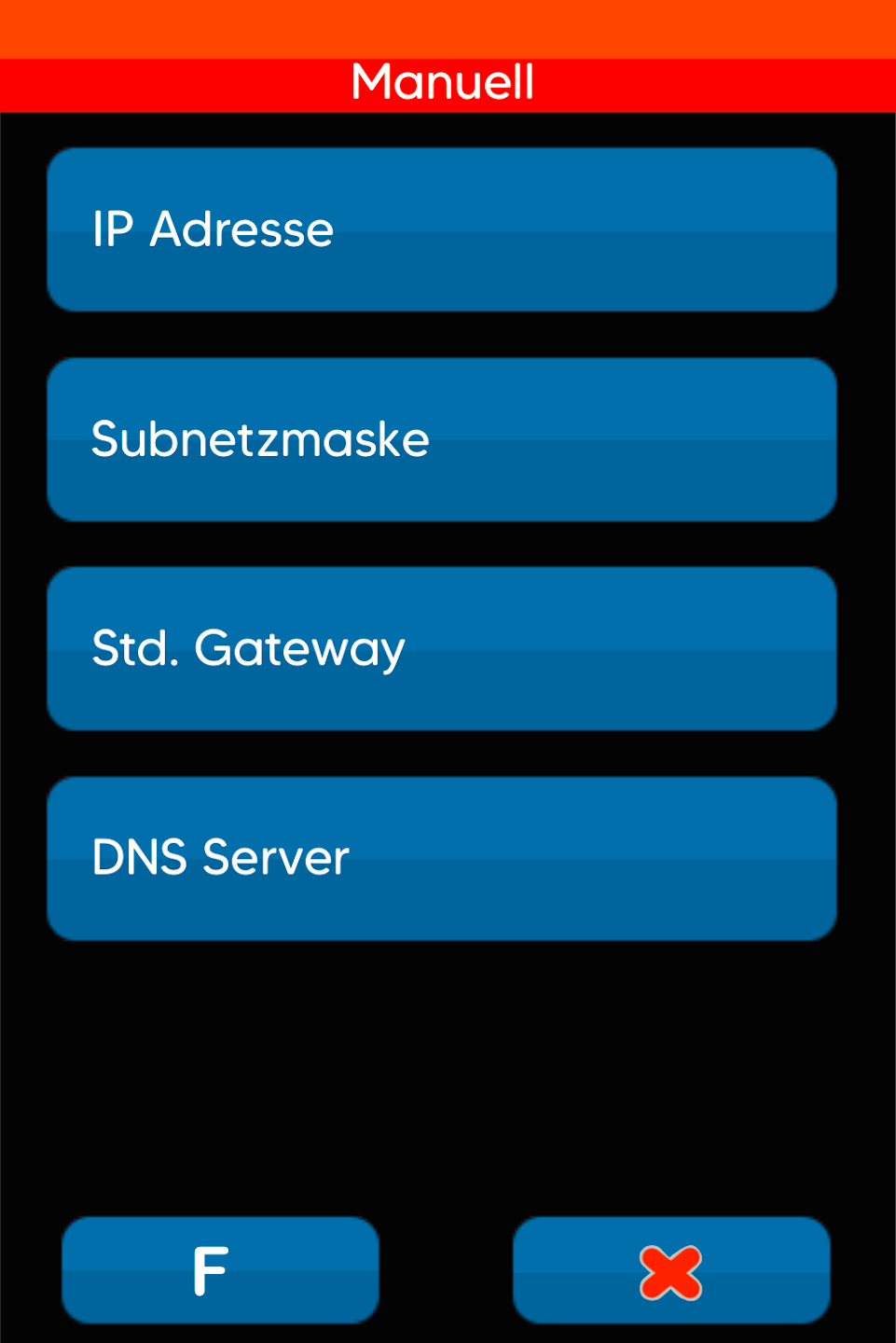

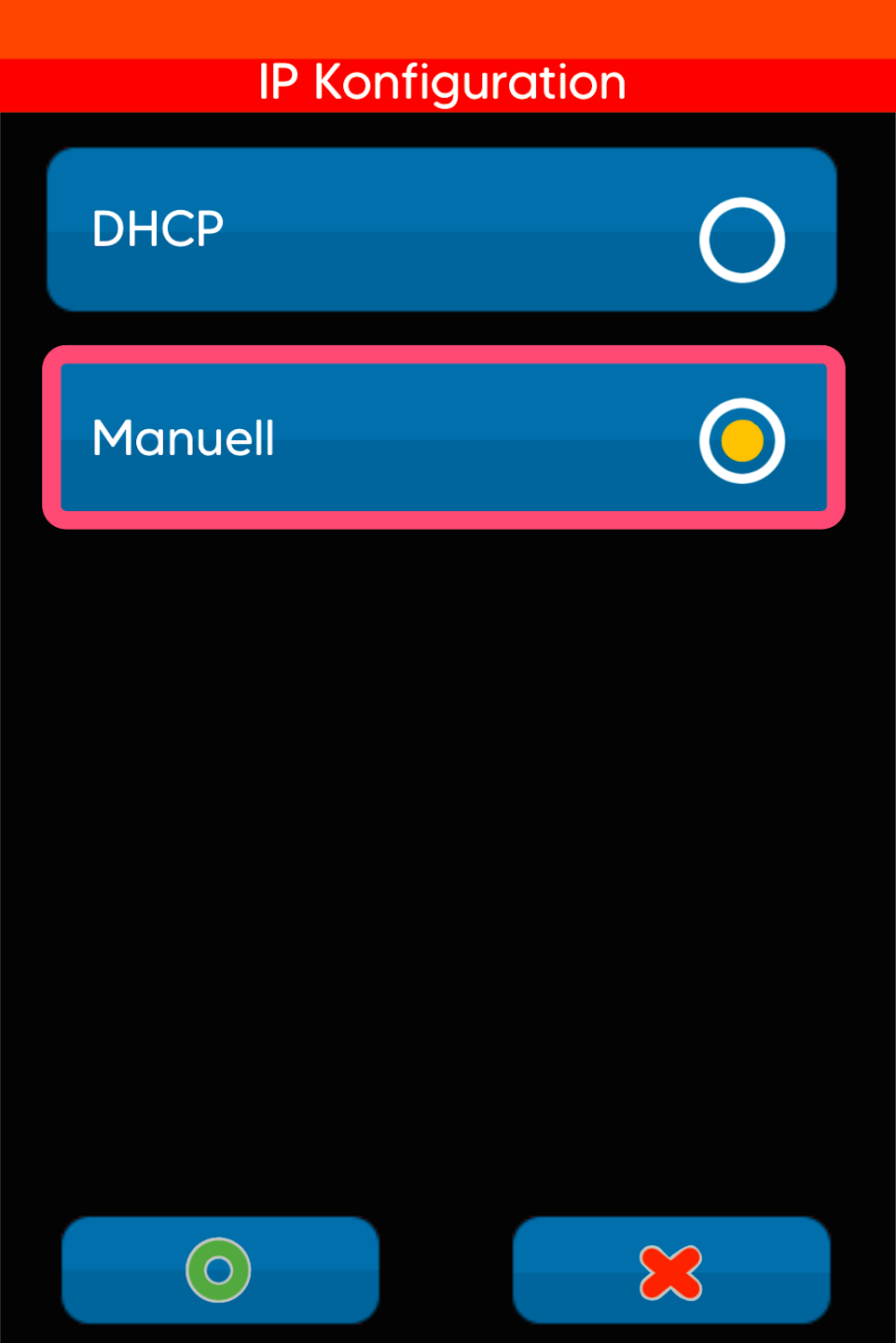

Auswahl Manuell

Wählen Sie bitte den Menüpunkt Manuell aus.

Detailangaben

Durch Antippen der einzelnen Menüpunkte können Sie nun die Angaben zur statischen IP-Adresse eintragen.

Die Daten erhalten Sie i.d.R. durch Ihr IT-Systemhaus, IT-Techniker oder dem Kassenintegrator.

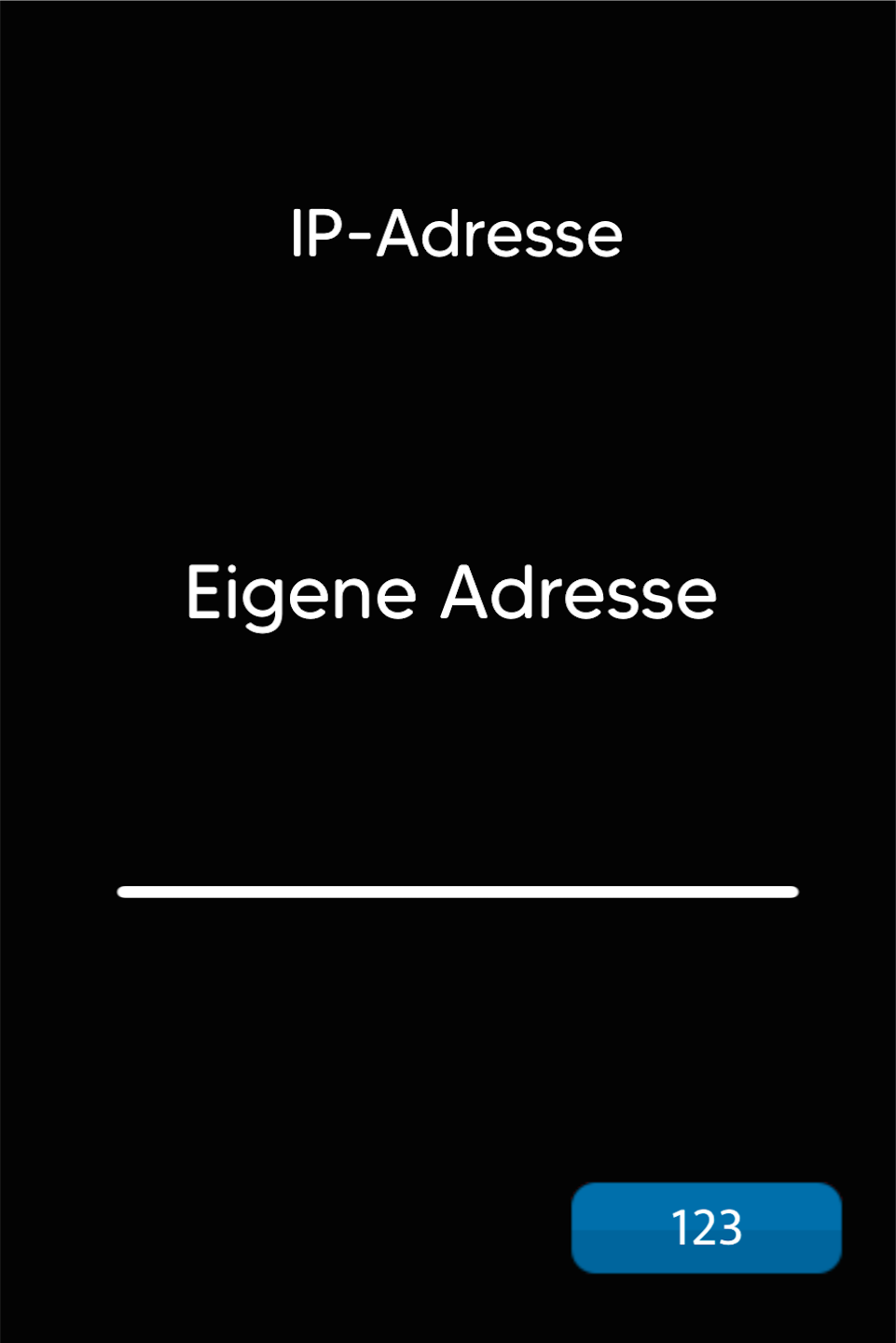

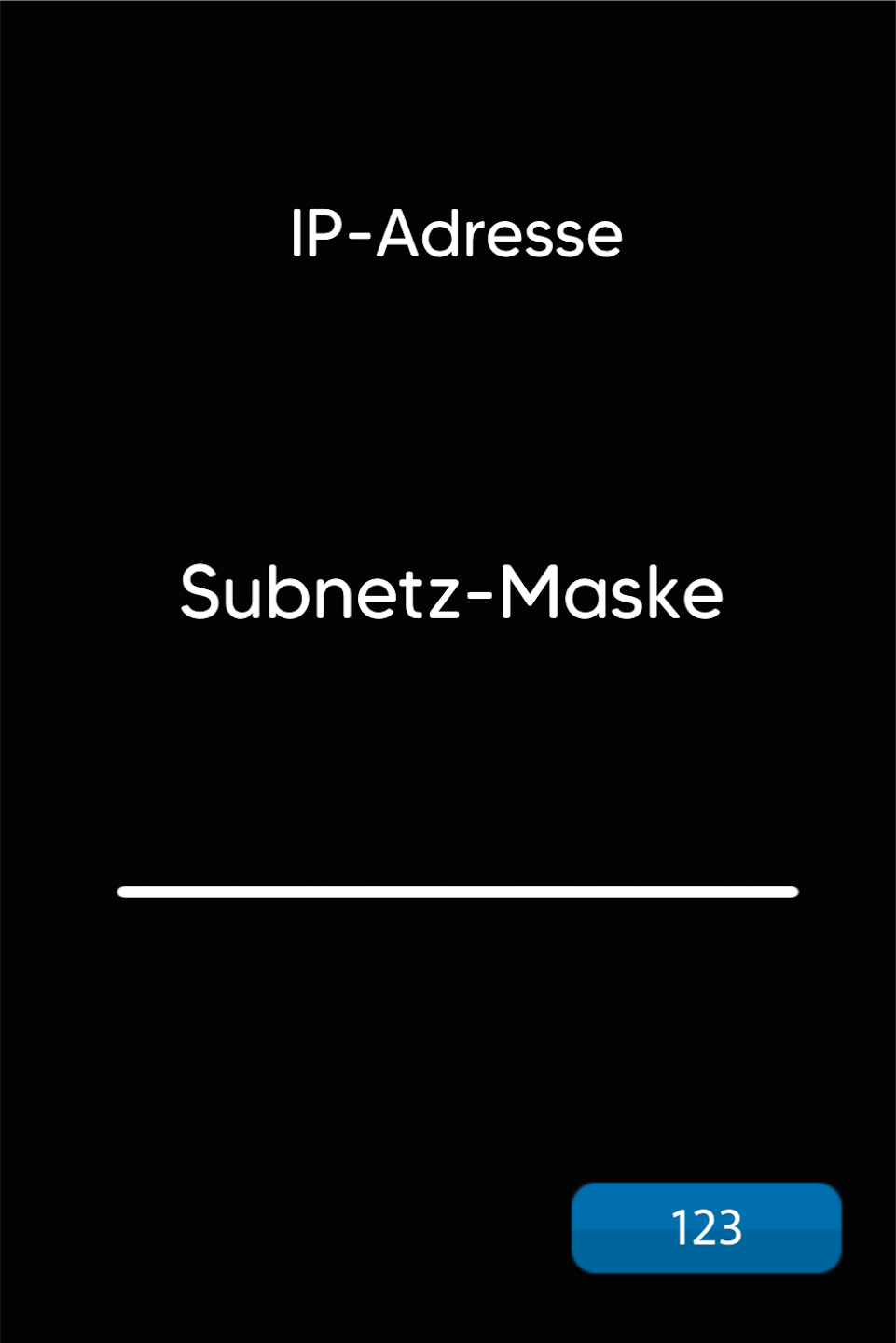

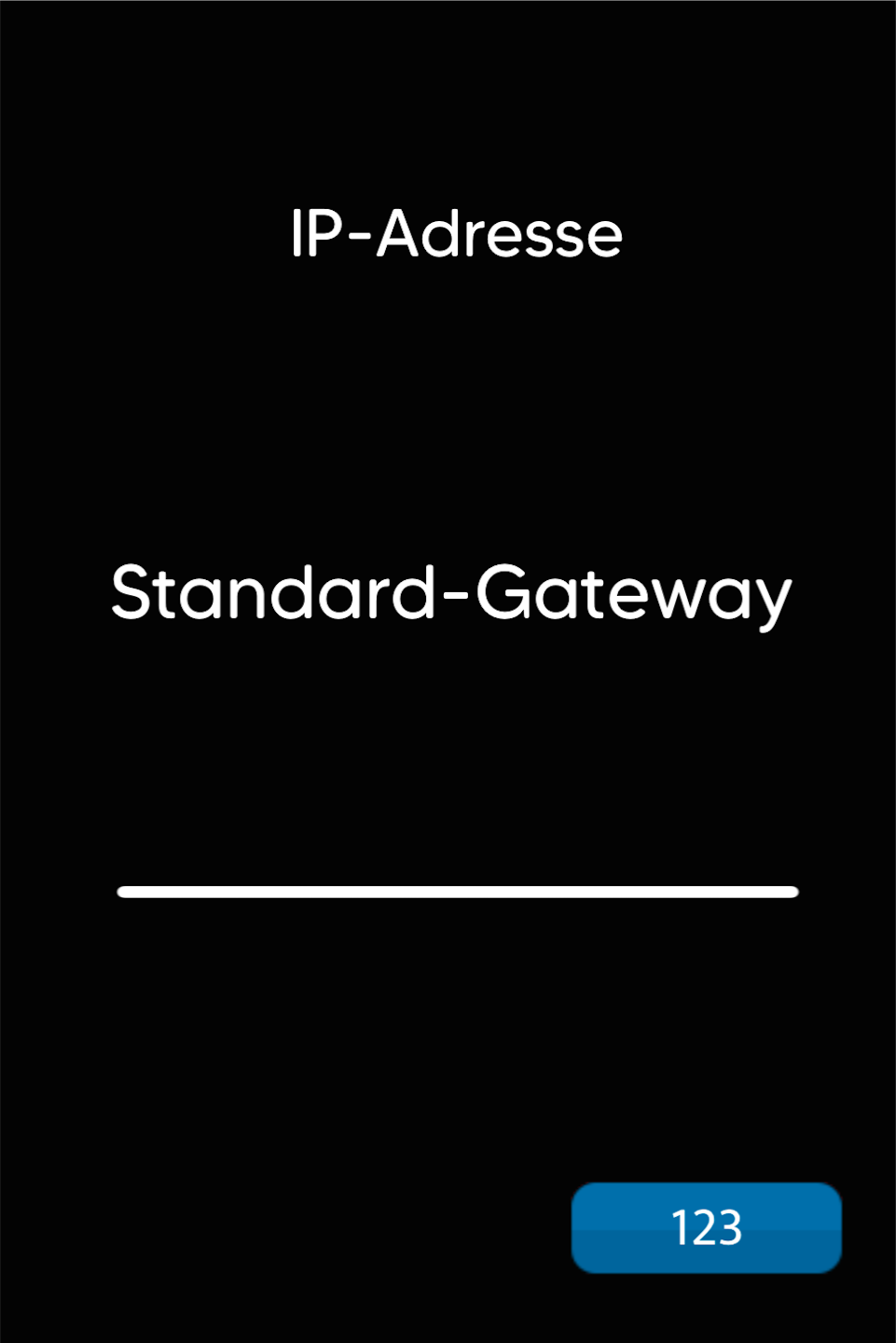

Eingabe der Daten

Wie in den Abb. 1-3 zu sehen, sind die IP-Adresse, die Subnetzmaske und das Standardgateway die benötigten Angaben.

Eine IP-Adresse besteht aus 4 mal 3 Zahlen, die durch einen Punkt getrennt werden.

192.168.005.078 - Beispiel IP-Adresse

255.255.255.000 - Beispiel Subnetzmaske

192.168.005.254 - Beispiel Standardgateway

Bitte geben Sie für alle 3 Menüpunkte die Daten ein und bestätigen jeweils die Eingabe mit der grünen OK Taste.

Nach Eingabe aller Daten drücken Sie bitte 4-mal die rote Stopptaste, um zum nächsten Punkt zu gelangen.

Parameter speichern

Bitte bestätigen Sie mit der grünen OK Taste die Abfrage, damit alle hinterlegten IP-Daten gespeichert werden.

Erneut ist die rote Stopptaste zu drücken, sodass das Kartenlesegerät einen Neustart durchführt. Der Neustart ist notwendig, damit das Gerät sich mit den neuen IP-Daten am Netzwerk anmeldet.

Bitte prüfen Sie nach dem Neustart die Verbindung.
